После завершения намотки N1 выровняйте ее по нижнему выступу PIN1-5 первичной стороны и прикрепите предохранительную ленту к вторичной стороне: 1 мил, длина 15 мм × ширина 8 мм, 1 шт. Сохраняйте минимальное расстояние 1 мм между предохранительной лентой и нижним выступом первичной стороны катушки. При намотке N2 убедитесь, что загнутая лента не запуталась в катушке.
Описание
маркер
Описание продукции

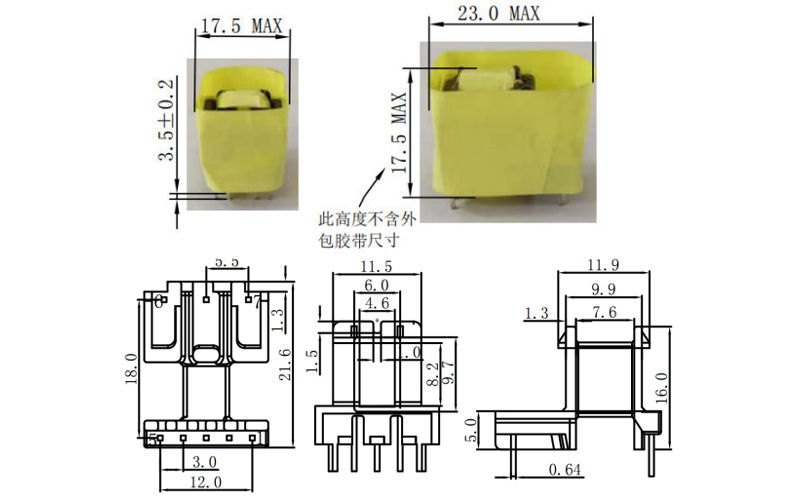

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

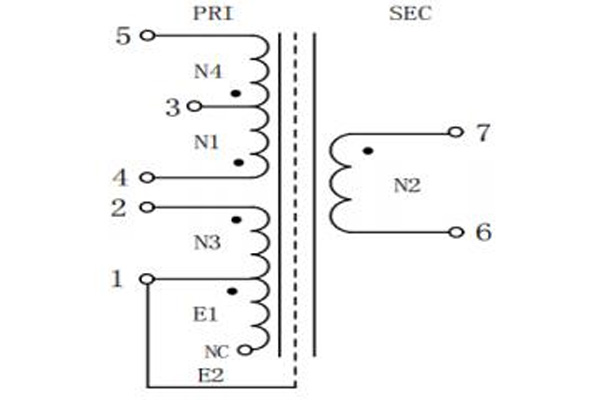

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

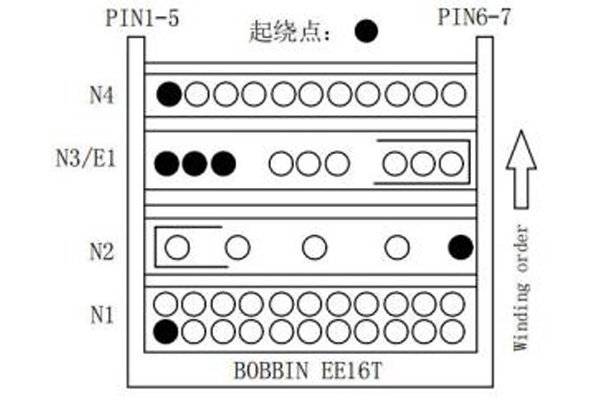

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

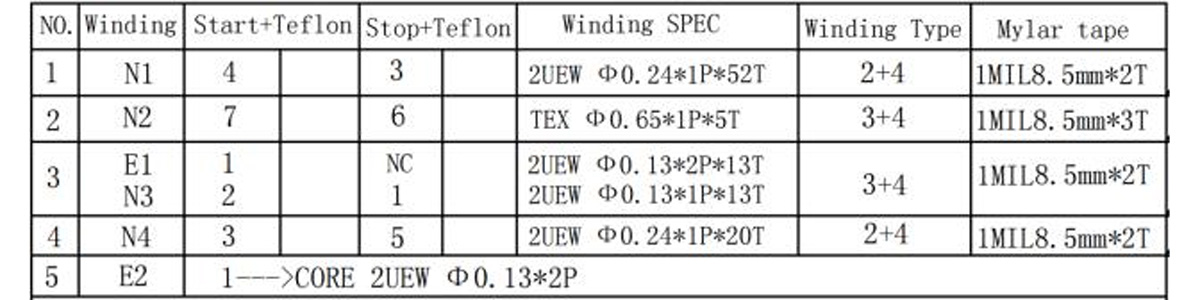

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Установив шпиндель обмотки вправо, намотайте первичные обмотки (контакты 1-5) в направлении машины для автоматической обработки.
2. После завершения намотки N1 временно оставьте PIN3 неподключенным. Сначала потяните конец провода к вторичной стороне -> затем обмотайте двумя слоями изоляционной ленты -> затем потяните медный провод обратно к первичной стороне под углом менее 80 градусов и подключите его к PIN3 -> наконец, обмотайте еще одним слоем изоляционной ленты.
3. После завершения намотки N1 выровняйте ее по нижнему выступу PIN1-5 первичной стороны и прикрепите предохранительную ленту к вторичной стороне: 1 мил, длина 15 мм × ширина 8 мм, 1 шт. Сохраняйте минимальное расстояние 1 мм между предохранительной лентой и нижним выступом первичной стороны катушки. При намотке N2 убедитесь, что загнутая лента не запуталась в катушке.
4. После завершения намотки N2 выровняйте защитную ленту по уровню с нижним выступом вторичной стороны на PIN6-7. Нанесите один кусок шириной 1 мил, длиной 12 мм и высотой 8 мм. Защитная лента должна быть на одном уровне с нижним выступом вторичной стороны. Примечание: во время намотки убедитесь, что сложенная защитная лента не затягивается в катушку.
5. Удалите безымянный контакт между PIN6-7. После сборки обрежьте PIN3 до 2/3 длины. Все обмотки контактов должны быть не менее 0,8 мм. Все паяные соединения контактов должны быть не менее 1 мм и не должны выступать за нижний выступ катушки после лужения.
6. Нанесите эпоксидную смолу на центральную опору сердечника, заполняя 4/5 минимальной глубины. Несанкционированное изменение типов клеящих веществ запрещено. Эпоксидная смола не должна отвердевать одновременно с процессом разветвления.
7. При обмотке PIN1 оставьте два заземляющих провода. Сначала скрутите и припаяйте эти провода, проложив их от PIN1 к CORE, а затем согните на 2–5 мм в сторону PIN1–7. Несанкционированные изменения метода заземления строго запрещены.
8. Внешняя обмоточная лента CORE: 1 мил 8 мм × 2 слоя.
9. Этот продукт требует вакуумной пропитки. После пропитки CORE и обмотка не должны иметь никаких ослаблений.
10. После сборки выровняйте по базе катушки. Оберните лентой вокруг сердечника: 1 мил 17 мм × 2 слоя.
11. Ножки PIN должны быть сформированы в соответствии с фактическими размерами печатной платы.

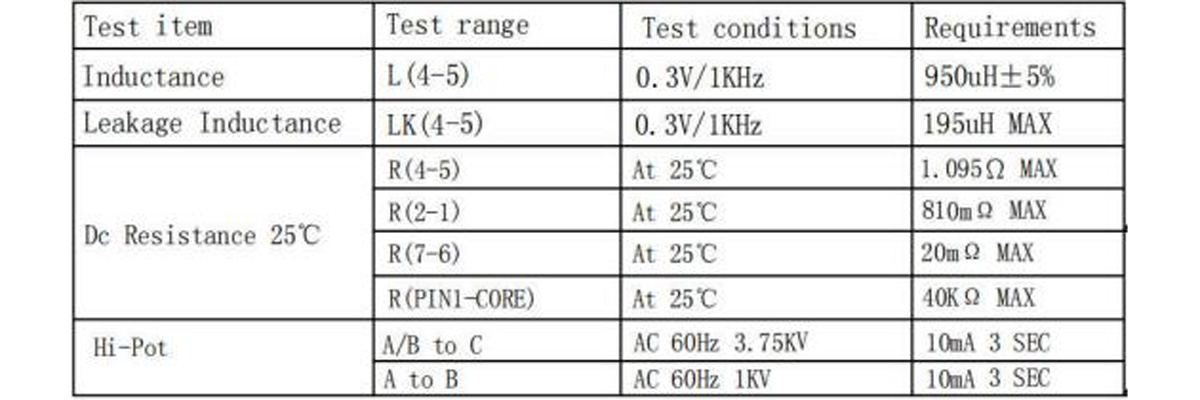

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
