Отшлифуйте магнитный сердечник. Расположите заземленный сердечник на вторичной стороне. Убедитесь, что луженый провод, предназначенный для PIN 2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник лентой 8,0 мм, обернув ее 3 раза (3Ts).
Описание
маркер
Описание продукции

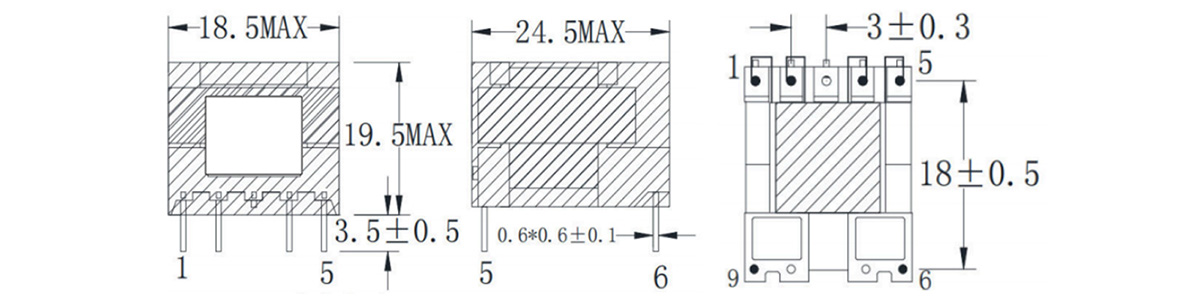

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

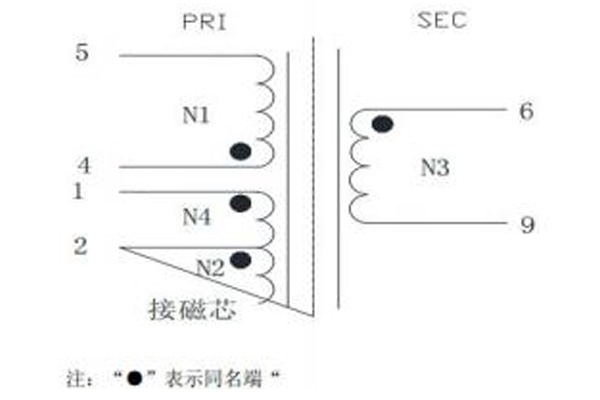

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

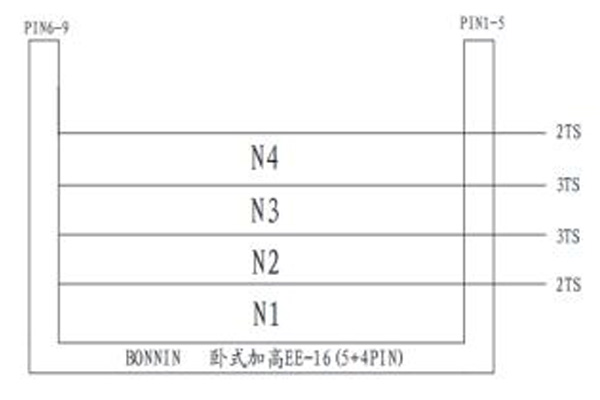

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

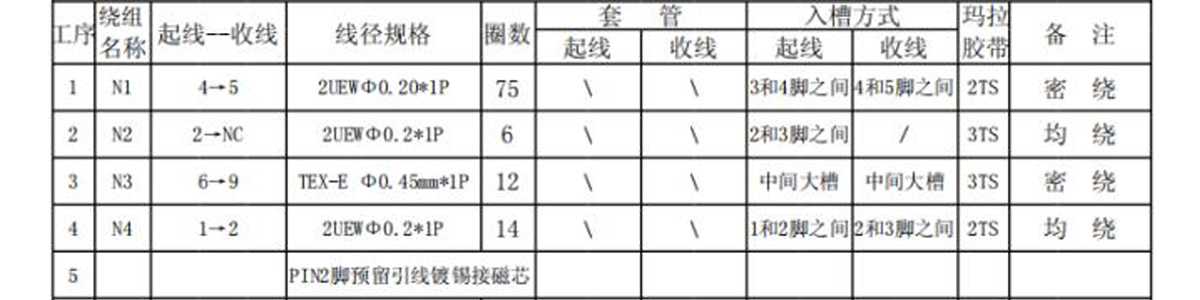

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. При намотке вставьте первичную сторону (контакты 1–5) на шпиндель намоточного станка и намотайте по часовой стрелке (при вращении шпинделя по часовой стрелке).
2. B/NEE-16 (5+4) горизонтальная версия с приподнятыми выводами: вывод 378 удален. Концы обмотки N4 не загнуты под прямым углом.
3. Все провода обмотки должны быть согнуты, чтобы образовать крючок под выступающими точками на стороне рамы. Прорези для входа и выхода проводов должны строго соответствовать вышеупомянутому методу вставки прорези.
4. При подключении проводов обратите внимание, что конец провода на PIN 2 должен оставаться неразрезанным на длину 12 мм; припаяйте его во время процесса пайки.
5. Отшлифуйте магнитный сердечник. Расположите заземленный сердечник на вторичной стороне. Убедитесь, что луженый провод, предназначенный для PIN 2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник лентой 8,0 мм, обернув ее 3 раза (3Ts).
6. Оберните 18 мм клейкой ленты 3 раза вокруг внешней стороны вдоль направления магнитного сердечника (нижняя часть вровень с точкой поворота рамы).
7. Намотка должна быть ровной; медный провод не должен быть завязан узлами, поврежден и т. д.
8. Изделие должно пройти вакуумную пропитку и сушку.
9. Требования к штифтам: блестящая поверхность без черных пятен, окисления, смещения или деформации.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 0.95 | ±5% | mH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-5)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжениеHI-POT | PRI-SEC | AC4200 | / | V | 10mA/6S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
