Магнитный сердечник должен быть заземлен. Расположите заземленный сердечник на вторичной стороне, затем убедитесь, что луженый провод, предназначенный для PIN2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник лентой 8,0 мм, обернув ее 2 раза.
Описание
маркер
Описание продукции

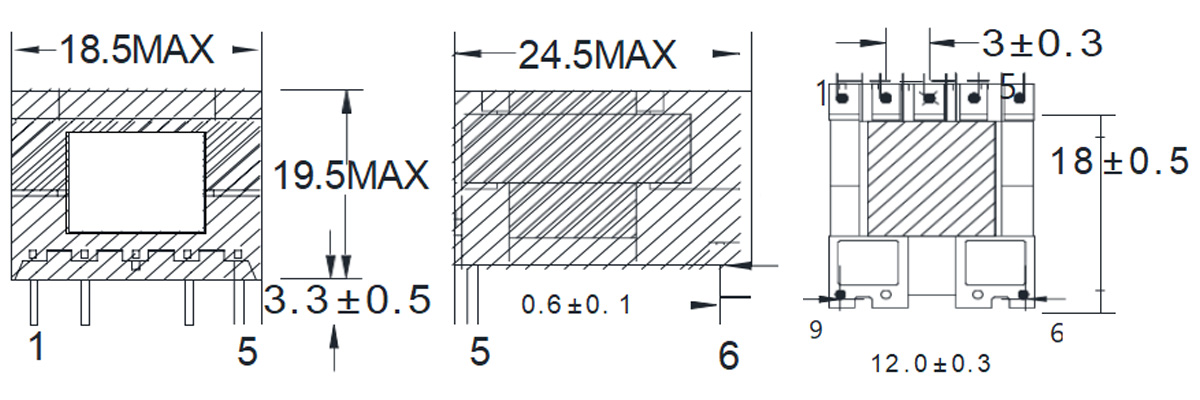

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

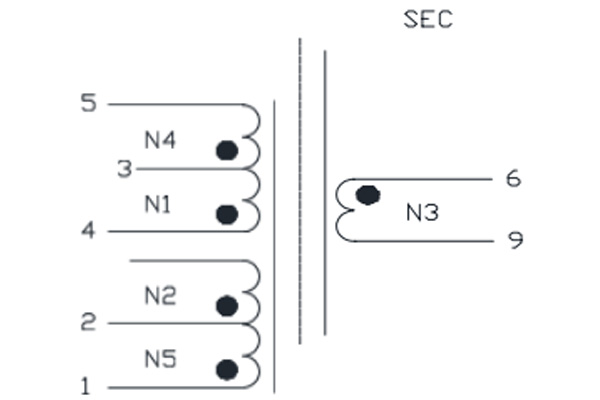

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

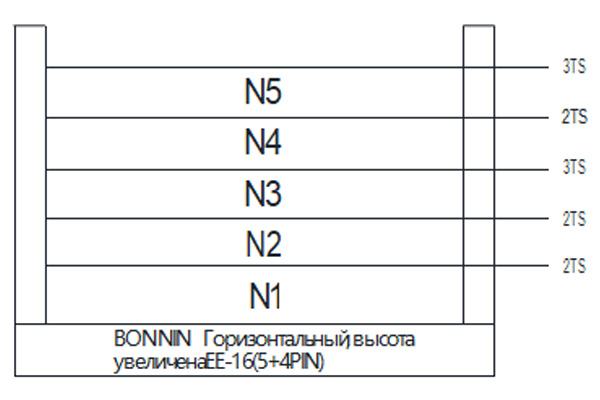

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Обмотка | Трубка | Укладка в паз | Mara
Лента |
Примечание | ||||
| Начало | Конец | Начало | Конец | |||||||||
| 1 | N1 | 4 →3 | 2UEWΦ0.23*1P | 64 | \ | \ | Между3-4 | Между 3-4 | 2TS | Плотно | ||
| 2 | N2 | 2 →NC | 2UEWΦ0.15*2P | 18 | \ | \ | Между 2-3 | / | 3TS | Плотно | ||
| 3 | N3 | 6 →9 | TEX-E Φ0.40mm*2P | 6 | \ | \ | Б. паз по центру | Б. паз по центру | 3TS | Плотно | ||
| 4 | N4 | 3 →5 | 2UEWΦ0.23*1P | 31 | \ | \ | Между 3-4 | Между 4-5 | 2TS | Плотно | ||
| 5 | N5 | 1 →2 | 2UEWΦ0.15*2P | 16 | \ | \ | Между 1-2 | Между 2-3 | 3TS | По центру,
плотно |
||
Примечания:
1. Черная рамка на этикетке на рисунке выше служит только для ориентира по размерам; при производстве этикетка не должна иметь черной рамки.
2. При намотке вставьте вторичную сторону (контакты 6–9) на шпиндель намоточного станка и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
3. B/NEE-16 (5+4) горизонтальная приподнятая конфигурация: контакты 7 и 8 удалены; контакт 3 укорочен до 2/3 длины.
4. Все провода обмотки должны быть согнуты под выступающими точками на стороне рамы, чтобы образовать крючки. Контакты 3 и 4 имеют общий паз для выхода провода, но не должны быть спаяны вместе или закорочены. Все входящие и исходящие провода должны быть проложены в пазы в строгом соответствии с методом, указанным в пункте 5 выше.
5. При подключении проводов обратите внимание, что концы проводов на выводе 2 должны оставаться неразрезанными на длину 12 мм; припаяйте их вместе во время пайки.
6. Магнитный сердечник должен быть заземлен. Расположите заземленный сердечник на вторичной стороне, затем убедитесь, что луженый провод, предназначенный для PIN2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник лентой 8,0 мм, обернув ее 2 раза.
7. Оберните 3 витка ленты 19 мм вдоль направления магнитного сердечника на внешней стороне готового изделия (нижняя часть вровень с точкой поворота рамы).
8. Намотка должна быть ровной; медный провод не должен быть завязан узлами, поврежден и т. д.
9. Изделие должно пройти вакуумную пропитку и сушку.
10. Требования к проводам: блестящая поверхность без черных пятен, окисления, изгибов или деформаций.
11. Первичная-вторичная изоляция: 3 слоя ленты толщиной 25 мкм; первичные/вторичные медные провода не должны соприкасаться с третичными изоляционными проводами; внешняя изоляция: 3 витка ленты толщиной 25 мкм.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 1 | ±5% | mH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-1)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/6S/50HZ | CJ2670 |
| PIN1 -CORE | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
