Шлифованный (с зазором) сердечник установить со стороны выводов PIN1-5. Оставленный вывод PIN3 залудить, сформировать «L»-образный изгиб, вывести рядом с выводом PIN2 и соединить с сердечником (как показано на предыдущем рисунке). Зафиксировать лентой шириной 8,5 мм, 3 витка (3TS).
Описание
маркер
Описание продукции

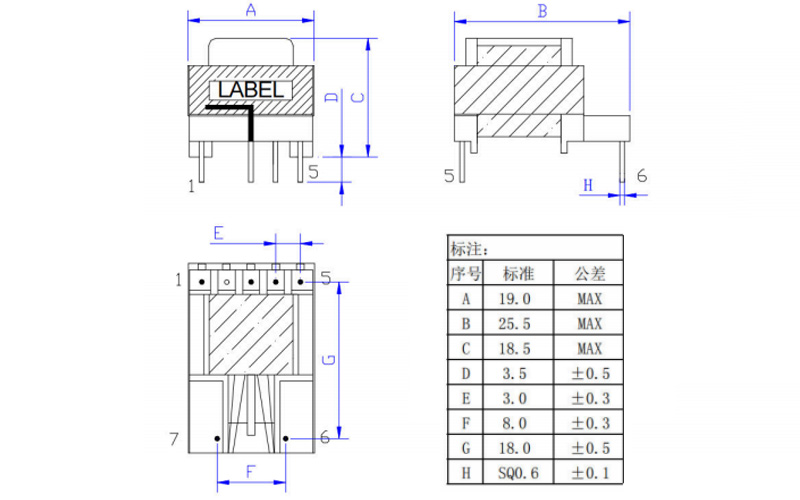

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

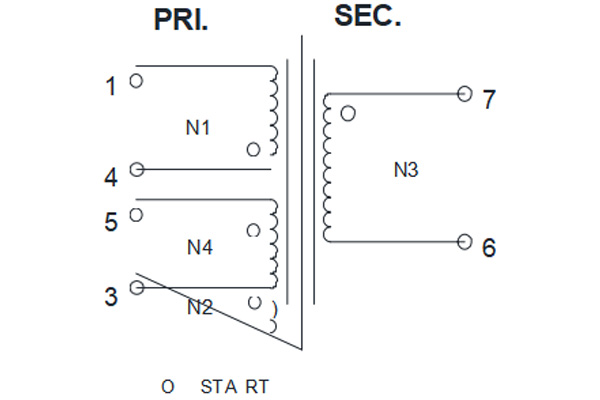

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

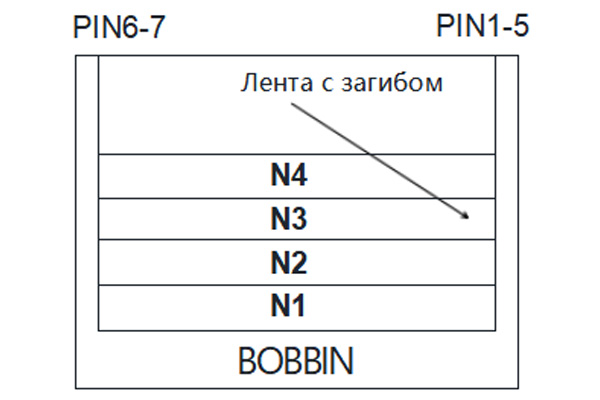

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| №
No. |
Начало
START |
Конец
FINISH |
Эмалированный провод
WIRE(mm) |
Число витковTs | Способ намотки
WINDING METHOD |
Изоляционная лента
INSULATION TAPE |
Способ укладки в паз |
ПРИМЕЧАНИЕ
REMARK |
|
| N1 | 4 | 1 | 2UEW Φ0.23mm*1P | 84 | 3 сл, плотно | 0.025/9.0mm*2Ts | 3/4 | 1/2 | PIN1-5 вправо, без перекр. |
| N2 | 3 | NC | Самоклеящаяся медная фольга
T0.025*W7.0*40mm |
0.025/9.0mm*2Ts | 2/3 | PIN1-5 вправо | |||
| N3 | 6 | 7 | TEX-E Φ0.50mm*2P | 5 | 1 сл, плотно | 0.025/9.0mm*2Ts | 6/ | /7 | PIN1-5 влево, перекр. |
|
N4 |
5 |
3 |
2UEW Φ0.20mm*2P |
10 |
У первичной, плотно
Конец — мин. 2 мм от вторичной (по ТБ) |
0.025/9.0mm*2Ts |
4/5 |
2/3 |
PIN1-5 вправо, без перекр. |
Примечания:
1.Вывод каркаса PIN2 остается неподключенным (свободным).
2.Способ установки на вал: станок с ЧПУ. Обмотки N1, N2, N4 наматывать при ориентации выводов PIN1-5 вправо, намотка по часовой стрелке. Обмотку N3 наматывать при ориентации выводов PIN1-5 влево, намотка по часовой стрелке.
3.Вывод PIN4 не закреплять на внешней точке опоры каркаса. Остальные выводы закрепить на точках опоры.
4.Для обмотки N2 использовать самоклеящуюся медную фольгу длиной 39,5–40,5 мм (как показано на рисунке).
5.Перед намоткой N3 со стороны выводов PIN1-5 установить ленту с загибом 16×13 мм. После намотки N3 загнуть ленту обратно на обмотку.
6.Для всех обмоток использовать ленту светло-желтого цвета.
7.Шлифованный (с зазором) сердечник установить со стороны выводов PIN1-5. Оставленный вывод PIN3 залудить, сформировать «L»-образный изгиб, вывести рядом с выводом PIN2 и соединить с сердечником (как показано на предыдущем рисунке). Зафиксировать лентой шириной 8,5 мм, 3 витка (3TS).
8.Изделие подвергнуть вакуумной пропитке маслом.
9.Изделие должно соответствовать требованиям директивы RoHS.
10.Этикетку наклеить со стороны выводов PIN1-5. Исполнение: прозрачная основа, черный шрифт или лазерная гравировка.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Проект
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный приборTESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-1） | 1.5 | ±7% | mH | 1KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-1)Остальные закоротить | 80 | MAX | uH | 10KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
R(3-CORE) | 70 | MAX | KΩ | ||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/3S/50Hz |
CJ2670 |
| PIN1-PIN5 | AC1500 | / | V | 5mA/3S/50Hz | |||
| SEC-CORE | AC1500 | / | V | 5mA/3S/50Hz | |||
| 5 | Синф. помеха | Выход PIN7
входить PIN4-1,PIN5-2 |
+160 | ±35mVpp | mVpp | 100KHz 20VppТреугольный сигнал | |
| 6 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
