Все провода обмотки должны быть согнуты, чтобы образовать крючок под выступающими точками на стороне рамы. Все входящие и исходящие провода должны быть проложены в пазы, строго следуя методу прокладки пазов, указанному в пункте 5 выше.
Описание
маркер
Описание продукции

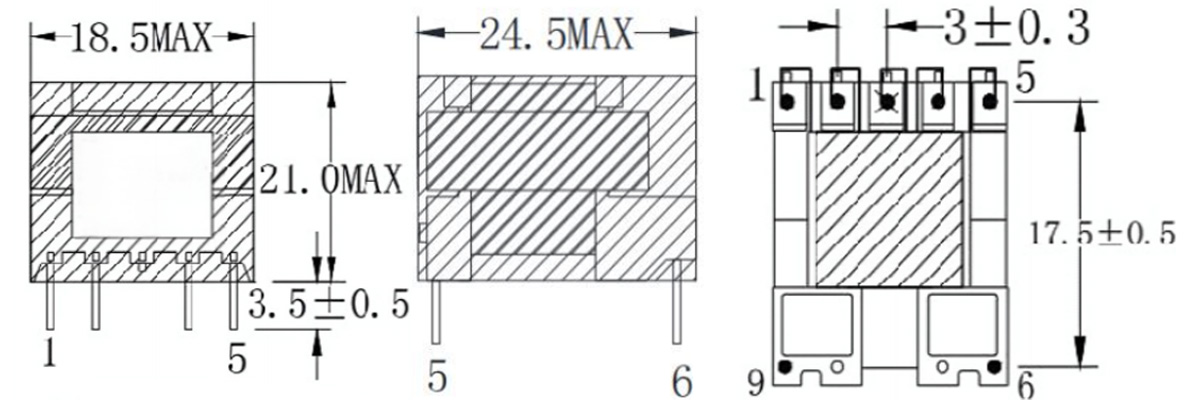

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

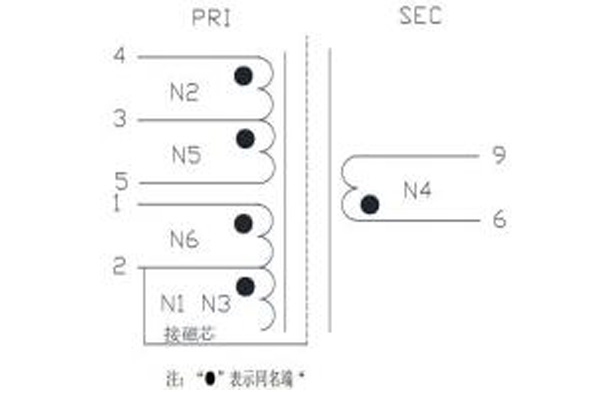

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

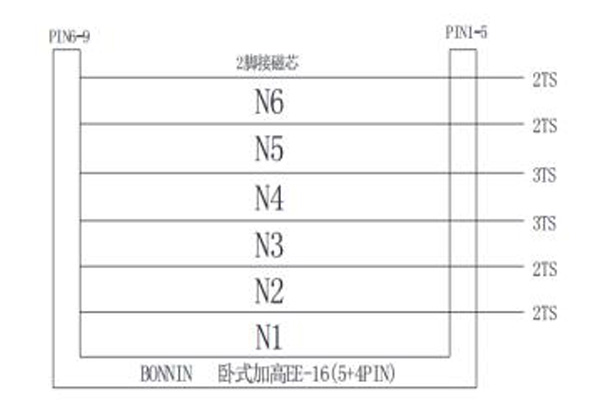

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Обмотка | Трубка | Укладка в паз | Mara
Лента |
Примечание | ||
| Начало | Конец | Начало | Конец | |||||||
| 1 | N1 | 2 → | 2UEWΦ0. 15*1P | 48 | \ | \ | Между 2-3 | \ | 1+1TS | Плотно |
| 2 | N2 | 4 →3 | 2UEWΦ0.20*1P | 70 | \ | \ | Между3-4 | Между 3-4 | 1+1TS | Плотно |
| 3 | N3 | 2 → | 2UEWΦ0. 15*1P | 38 | \ | \ | Между 2-3 | \ | 1+2TS | Плотно |
| 4 | N4 | 6 →9 | TEX-E Φ0.45mm*1P | 25 | \ | \ | Б. паз по центру | Б. паз по центру | 1+2TS | Плотно |
| 5 | N5 | 3 →5 | 2UEWΦ0.20*1P | 30 | \ | \ | Между 3-4 | Между 4-5 | 1+2TS | Плотно |
| 6 | N6 | 1 →2 | 2UEWΦ0. 15*1P | 25 | \ | \ | Между 1-2 | Между 2-3 | 1+1TS | По центру,
плотно |
Примечания:
1. При намотке вставьте первичную сторону (контакты 1–5) на шпиндель намоточного станка и намотайте по часовой стрелке (при вращении шпинделя по часовой стрелке).
2. B/N EE-16(5+4) горизонтальная версия с приподнятыми контактами: удалите контакты 7 и 8; отрежьте две трети контакта 3.
3. Все провода обмотки должны быть согнуты, чтобы образовать крючок под выступающими точками на стороне рамы. Все входящие и исходящие провода должны быть проложены в пазы, строго следуя методу прокладки пазов, указанному в пункте 5 выше.
4. Во время подключения оставьте один оцинкованный провод длиной примерно 13 мм на PIN 2 для подключения к магнитному сердечнику.
5. Отшлифуйте магнитный сердечник. Расположите заземленный сердечник на вторичной стороне. Убедитесь, что луженый провод, зарезервированный для PIN 2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник клейкой лентой 8,0 мм, обернув ее 3 раза.
6. Оберните 19 мм внешней клейкой ленты 3T вокруг сердечника по его направлению (начните обертывание вплотную к нижней части точки опоры рамы).
7. Намотка должна быть ровной; медный провод не должен быть завязан узлами или поврежден.
8. Продукт должен пройти вакуумную пропитку и сушку.
9. Требования к проводам: блестящая поверхность без черных пятен, окисления, смещения или деформации.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-1） | 880 | ±8% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-1)Остальные закоротить | 30 | MAX | uH | 10KHZ 0.25Vпоследовательное испытание
AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
R(2-CORE) | 70 | MAX | KΩ | ||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3700 | / | V | 3mA/6S/50HZ |
CJ2670 |
| PRI&SEC-CORE | AC1500 | / | V | 3mA/6S/50HZ | |||
| PIN1-PIN5 | AC1500 | / | V | 3mA/6S/50HZ | |||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
