A010EE16050Y10114F
Рамка с PIN7 и 8 оставлена пустой. Намотайте рамку по часовой стрелке, чтобы контакты 1-5 были обращены наружу. Подсоедините все выводы намотки к выступающим точкам, за исключением PIN3.
Описание
маркер
Описание продукции

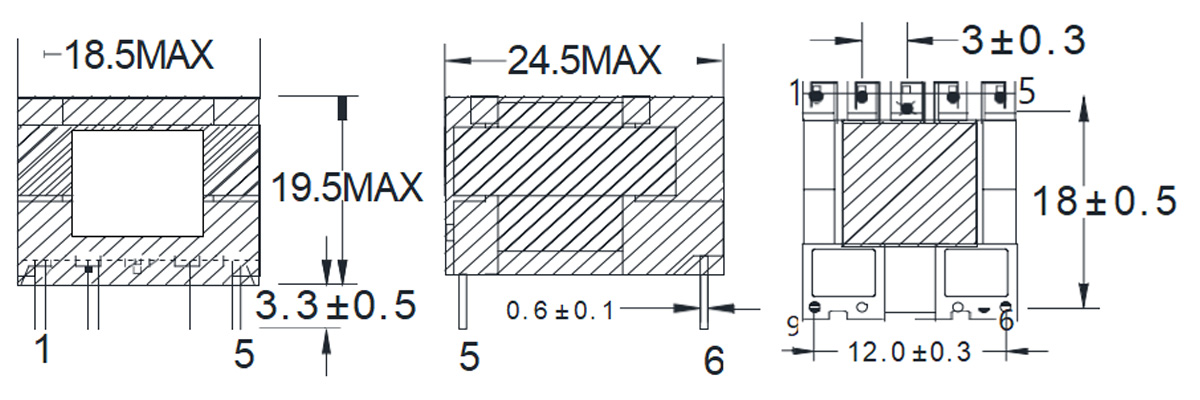

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

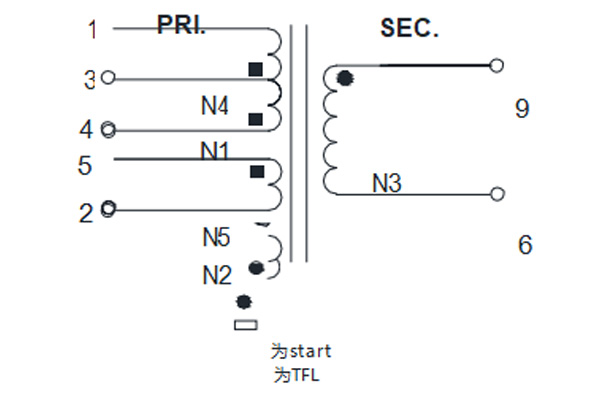

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

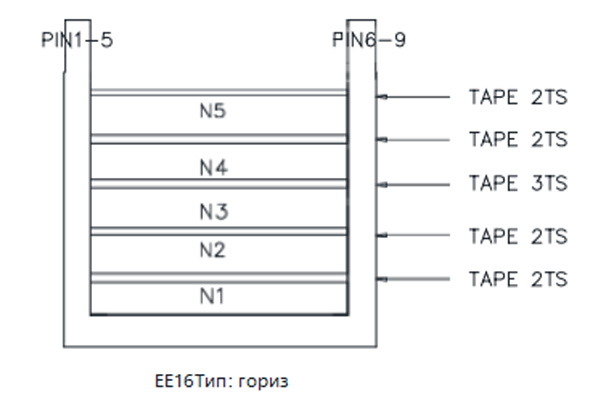

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||
| TOP | PIN | Начало | Конец | ||||||||
| N1 | 4/3 | 2UEW Φ0.18mm*1P | 67 TS | 2 | TS* | 8.8mm | / | / | Плотно + внавал | 3/4 | 3/4 |
| N2 | 2-NC | 2UEW Φ0.18mm*2P | 18 TS | 2 | TS* | 8.8mm | / | / | Плотно | 2/3 | |
| N3 | 9/6 | Трехслойный изолированный проводφ0.28mm*1P | 25 TS | 3 | TS* | 8.8mm | / | / | Плотно + внавал | ||
| N4 | 3/1 | 2UEWφ0.18mm*1P | 30 TS | 2 | TS* | 8.8mm | / | / | По центру,плотно | 3/4 | 1/2 |
| N5 | 5/2 | 2UEW Φ0.18mm*1P | 16 TS | 2 | TS* | 8.8mm | / | / | По центру,плотно | 4/5 | 2/3 |
Примечания:
1. Рамка с PIN7 и 8 оставлена пустой. Намотайте рамку по часовой стрелке, чтобы контакты 1-5 были обращены наружу. Подсоедините все выводы намотки к выступающим точкам, за исключением PIN3.
2. Отшлифуйте магнитный сердечник. Расположите сердечник с воздушным зазором со стороны PIN1-5. Оберните сердечник снаружи 3 слоями клейкой ленты шириной 8,0 мм. Оберните готовое изделие по направлению магнитного сердечника 3 слоями клейкой ленты шириной 18,0 мм поверх скелетной удерживающей пластины:
3. Оставьте провод PIN2 подключенным к магнитному сердечнику. Обрежьте PIN3 до 2/3 ниже точки поворота рамы.
4. Продукт требует вакуумной пропитки.
5. Этикетки должны быть прикреплены к стороне PIN1-5 с текстом, обращенным к контактам штырьков (прозрачный фон с черным текстом/лазерная или струйная печать).
6. Все выводы обмотки должны проходить над выступающими выступками по бокам рамы.
7. Обмотка должна быть ровной; медный провод не должен быть завязан узлами, поврежден и т. д.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-1） | 1.1 | ±5% | mH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-1)Остальные закоротить | 100 | MAX | uH | 20KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 5mA/6S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
