Сердечник требует шлифовки. Сердечник с воздушным зазором установлен рядом с контактами 6-9. Сердечник снаружи обмотан клейкой лентой 0,025*7,8 мм (3 слоя).
Описание
маркер
Описание продукции

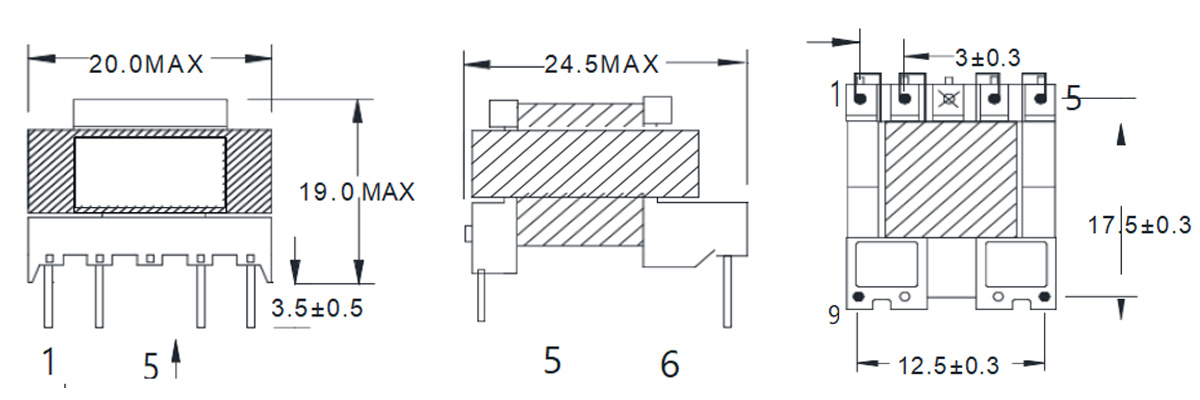

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

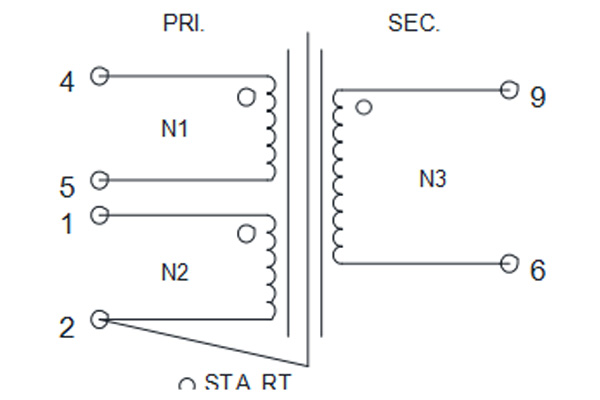

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

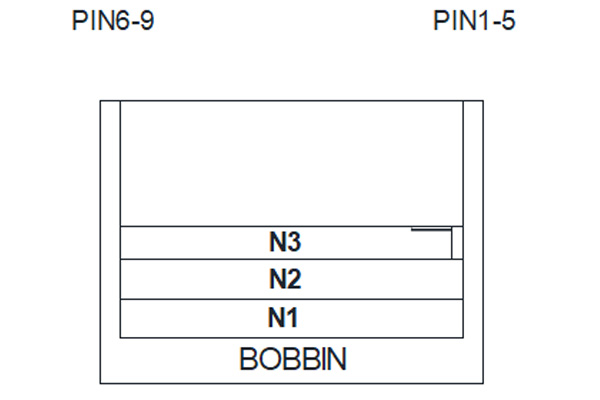

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||||
| TOP | PIN | Начало | Конец | ||||||||||
| N1 | 4-5 | 2UEW Φ0.23mm*1P | 95 TS | 2 | TS* | 9.0mm | / | / | Плотно | 3/4 | 4/5 | ||
| N2 | 1-2 | 2UEW Φ0.23mm*1P | 13 TS | 2 | TS* | 9.0mm | / | / | 1 слой, внавал | 1/2 | 2/3 | ||
| N3 | 6-9 | TEX-E Φ0.50mm*1P | 19 TS | 3 | TS* | 9.0mm | / | / | Плотно | 6/7 | 8/9 | ||
Примечания:
1. Штифты 3, 7 и 8 на раме остаются пустыми. Намотайте по часовой стрелке, штифтами 1-5 наружу. Намоточный станок вращается по часовой стрелке, все обмотки образуют букву «S» вокруг штифтов.
2. Сердечник требует шлифовки. Сердечник с воздушным зазором установлен рядом с контактами 6-9. Сердечник снаружи обмотан клейкой лентой 0,025*7,8 мм (3 слоя).
3. Зарезервируйте медный провод на PIN2; убедитесь в полном контакте с магнитным сердечником после пайки.
4. Перед намоткой N3 прикрепите сложенную клейкую ленту шириной 16 мм × длиной 13 мм рядом с контактами 1-5, чтобы изолировать первичную и вторичную обмотки.
5. Продукт требует вакуумной пропитки.
6. Нанесите этикетки на контакты 1-5, выровняв надпись по контакту 1 (этикетки: прозрачный фон с черной надписью).
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 1 | ±5% | mH | 1KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-5)Остальные закоротить | 60 | MAX | uH | 10KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
| 4 | Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/60S/50HZ | CJ2670 |
| PIN1-PIN5 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
связаться с нами
Сопутствующие популярные продукты
A010EE16000001161F
Способ намотки: станок с ЧПУ. Все обмотки выполняются при ориентации выводов каркаса влево. Вращение станка – по часовой стрелке. Намотка должна быть ровной. Не допускаются перекрещивание, наложение (перекрытие) витков, спад слоев, повреждение изоляции, узлы и другие дефекты.
A01ATQ17000123160F
Начальный вывод “A” обмотки N3 маркируется белой трубкой 19L65мм (трубка должна быть удлинена, чтобы выходить за пределы вывода PIN1). Конечный вывод “B” маркируется черной трубкой 19L50мм. Трубки должны заходить внутрь обмоточного пакета минимум на 3 мм. Выводы A и B выводятся через верхний паз со стороны вывода PIN3. Общая длина каждого вывода A и B (при установленном сердечнике) составляет 45.0 ± 1.0 мм, включая часть под пайку длиной 3.0 ± 1.0 мм.
A010EE1308710R136F
Удалите контакты 1, 3, 5 и 8. Оберните контакты на минимальную длину 0,8 мм. Припаяйте на минимальную длину 1,0 мм. После лужения всех обернутых контактов припой не должен выходить за пределы выступающих точек на основании катушки.
A010EE1308739B111F
На изделие намотать внешний экран E3 (самоклеящаяся медная фольга 0,025 × 6 мм). Соединить выводным проводом 0,25 мм с PIN1. До и после намотки внешнего экрана выполнить по 2 витка ленты.
A020EE08001230147F
Продукт требует пропитки без вакуумной обработки; В производстве данного продукта используется бессвинцовый процесс, соответствующий требованиям ROHS.
A010EE1309980R136F
PIN3 удален, PIN8 сохранен. Обмотайте контакты до минимум 0,8 мм, припаяйте до минимум 1,0 мм. После лужения всех ножек контактов припой не должен выступать за пределы выступов основания катушки.
A010EE1607386A111F
Направление намотки: намотайте по часовой стрелке от верхней части рамы на вал (при этом намоточная машина вращается по часовой стрелке).
A010EE16010L20114F
Все провода обмотки должны быть согнуты под выступающими точками на стороне рамы, чтобы образовать крючки. Контакты 3 и 4 имеют общий паз для выхода провода, но не должны быть спаяны вместе или закорочены. Все входящие и выходящие провода должны быть проложены в пазы в строгом соответствии с методом, описанным в пункте 5 выше.
A010EE13091T10114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут тремя слоями клейкой ленты размером 0,025 мм × 8 мм.
A010EE16000006133F
Метод вставки вала: для станков с ЧПУ при намотке обмоток N1, N2 и N4 штырь обращен влево, а станок намотает по часовой стрелке; при намотке N3 штырь обращен вправо, а станок намотает по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом при входе или выходе.
A010EE16010R50114F
Магнитный сердечник должен быть заземлен. Расположите заземленный сердечник на вторичной стороне, затем убедитесь, что луженый провод, предназначенный для PIN2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник лентой 8,0 мм, обернув ее 2 раза.
A010EE1605798B111F
Закрепите соединение сердечника PIN-разъема в двух точках с помощью однокомпонентного жесткого клея или нанесите клей на контактную поверхность.
A010EE13330D60114F
Пустота в раме у контакта 1. Намотайте контакты 1-5 по часовой стрелке к центру (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).
A010EE13330K10114F
Отшлифуйте магнитный сердечник. Расположите сердечник с воздушным зазором рядом с контактами 6-7. Оберните внешнюю часть сердечника клейкой лентой 0,025*7,8 мм, 3 витка.
A010EE1310120R136F
Удалите контакты 1, 3, 5 и 8. Оберните контакты на минимальную длину 0,8 мм. Припаяйте на минимальную длину 1,0 мм. После лужения всех обернутых контактов паяное соединение не должно выступать за пределы выступа основания катушки.
A010EE13091T4C114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
