PIN4 и PIN5 используют общий слот PIN4-5; все остальные контакты занимают по 1 слоту каждый. Примечание: PIN5 намотается напрямую, без необходимости использования опорной точки.
Описание
маркер
Описание продукции

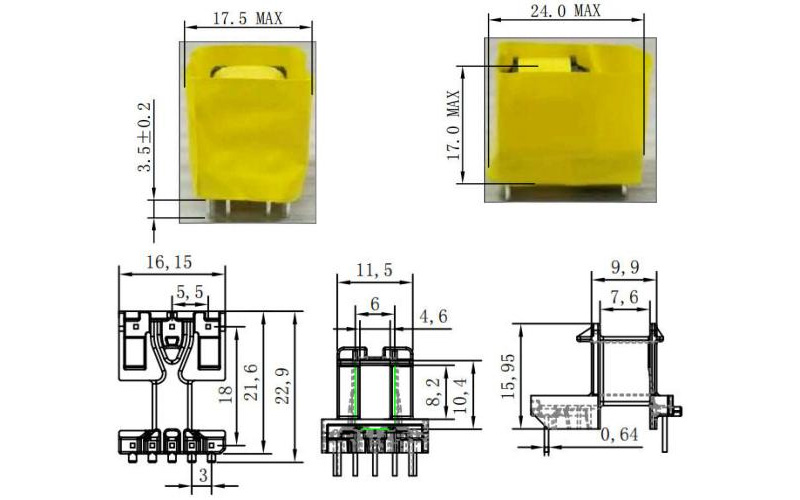

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

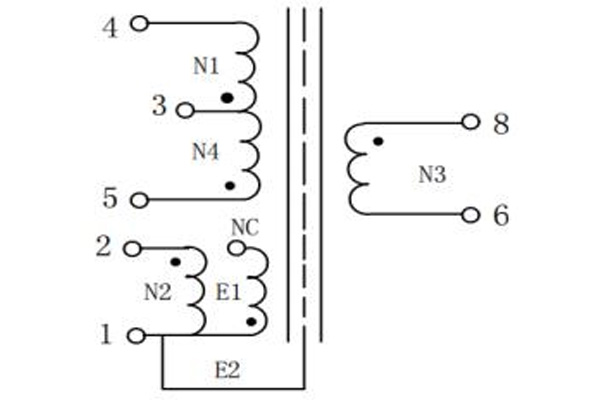

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

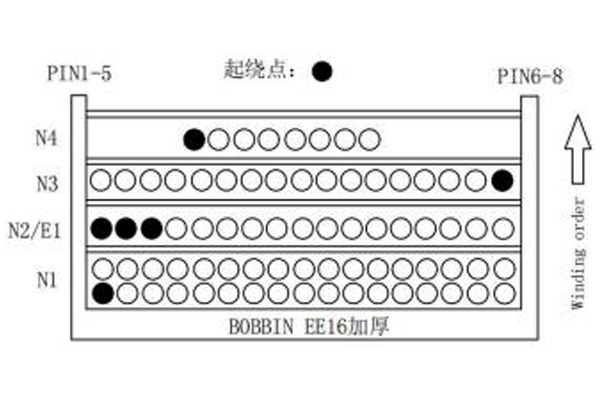

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

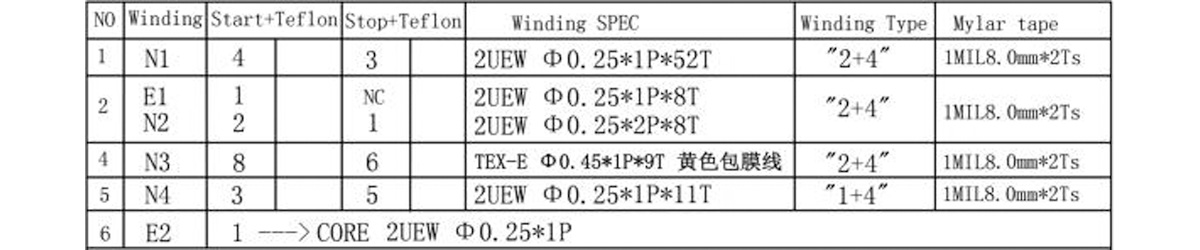

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Полностью автоматизированный процесс намотки.
2. PIN4 и PIN5 используют общий слот PIN4-5; все остальные контакты занимают по 1 слоту каждый. Примечание: PIN5 намотается напрямую, без необходимости использования опорной точки.
3. Клемма E1NC должна заканчиваться примерно в 1,2 мм от верхней выемки на вторичной стороне и не должна выходить за пределы середины верхней выемки.
4. Направление намотки всех катушек должно соответствовать последовательности намотки.
5. PIN7 должен быть удален; после окончательной сборки PIN3 должен быть обрезан до 2/3 длины. Все обмотки штырьков должны быть не менее 0,8 мм. Все пайки штырьков должны быть не менее 1 мм. После лужения все обмотанные штырьки не должны выступать за пределы выступов катушки.
6. Нанесите эпоксидную смолу на центральную опору сердечника, заполняя 4/5 минимальной глубины. Перед пропиткой дайте эпоксидной смоле отвердеть. Не запекайте эпоксидную смолу вместе с лаком.
7. При намотке PIN1 оставьте один заземляющий провод. Сначала припаяйте заземляющий провод, затем проложите его от PIN1 к CORE, согнув на 2–5 мм в сторону PIN1–8. Наконец, закрепите его обмоточной лентой CORE: 1MIL 8 мм*2T.
8. Этот продукт требует вакуумной пропитки. После пропитки CORE и проволочная катушка не должны иметь никаких ослаблений.
9. После сборки выровняйте по отношению к основанию и обмотайте лентой в направлении сердечника: 1MIL 16 мм × 2T.
10. Ножки PIN должны быть сформированы в соответствии с фактическими размерами печатной платы.

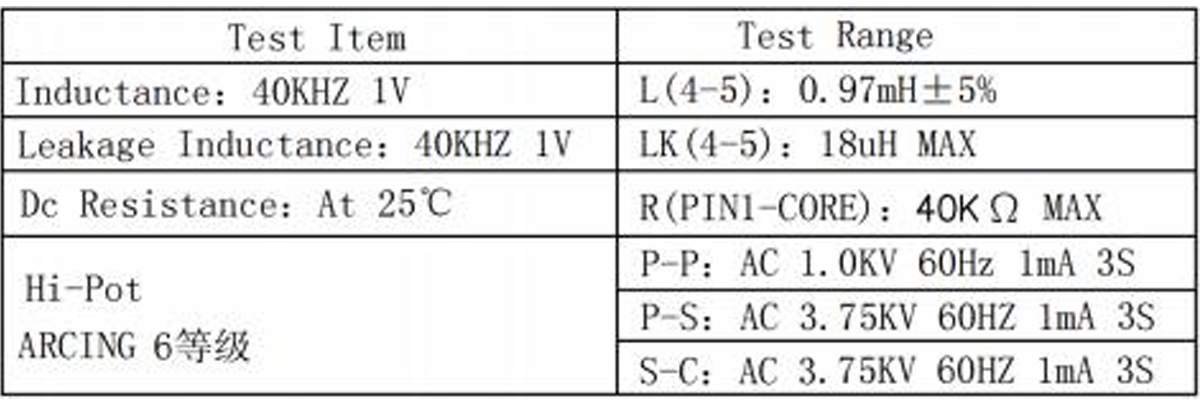

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
