Этикетка прикреплена к верхней стороне, текст выровнен по разъемам PIN1-5 (спецификация этикетки: прозрачный фон с черным текстом или напечатанный распылителем).
Описание
маркер
Описание продукции

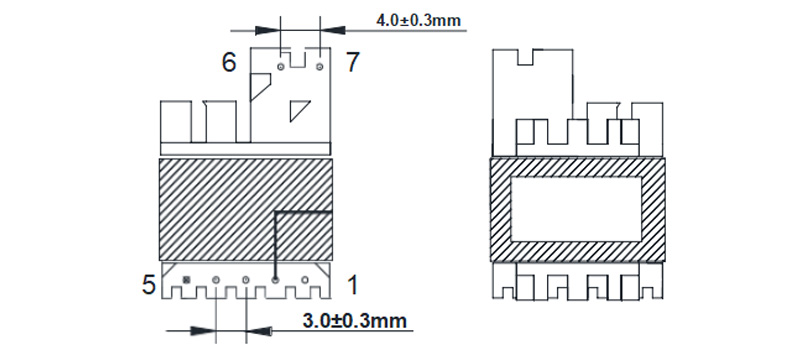

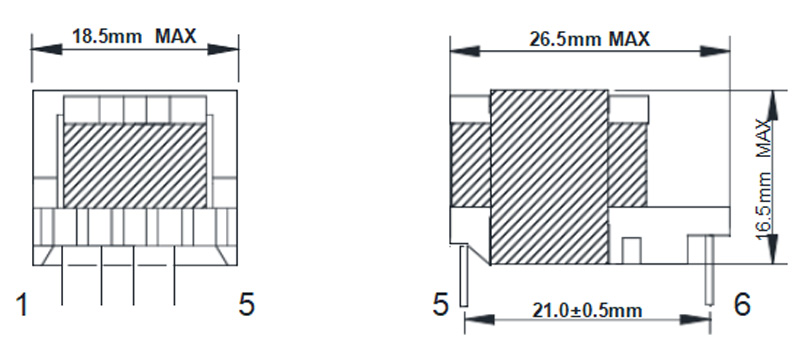

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

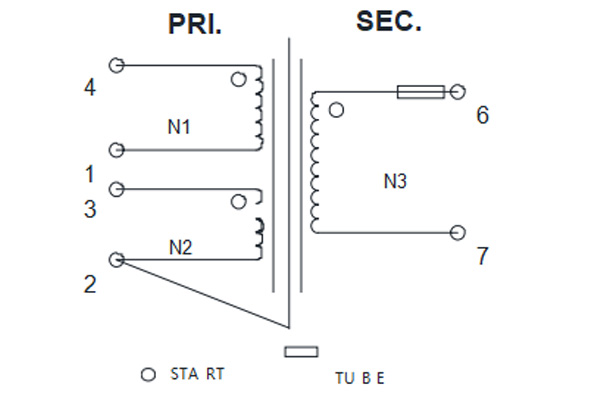

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

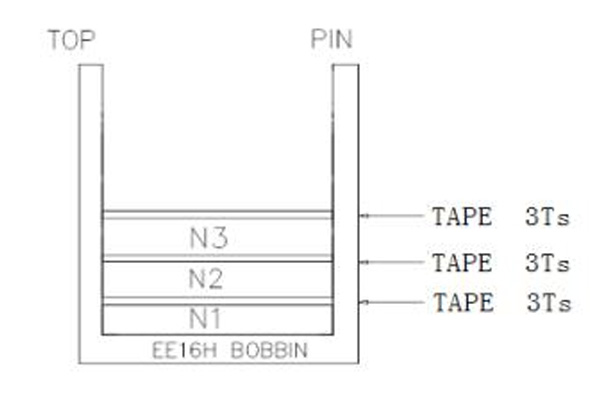

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||||
| TOP | PIN | Начало | Конец | ||||||||||
| N1 | 4-1 | 2UEW Φ0.23mm*1P | 84 TS | 2 | TS* | 8.5mm | / | / | Плотно | 4/5 | 1/2 | ||
| N2 | 3-2 | 2UEW Φ0.25mm*2P | 11 TS | 2 | TS* | 8.5mm | / | / | 1 слой, внавал | 3/4 | 2/3 | ||
| N3 | 6-7 | TEX-E Φ0.65mm*2P | 4 TS | 3 | TS* | 8.5mm | / | / | Плотно | 6/7 | 6/ | ||
Примечания:
1. Рама с пустым PIN5;
2. Сердечник требует шлифовки. Сердечник с воздушным зазором установлен на нижнем конце PIN, сердечник обмотан 3 слоями клейкой ленты 0,025*9,8 мм.
3. Оставьте припой на PIN2, выходящий в сторону для подключения сердечника.
4. Продукт требует вакуумной пропитки.
5. Этикетка прикреплена к верхней стороне, текст выровнен по разъемам PIN1-5 (спецификация этикетки: прозрачный фон с черным текстом или напечатанный распылителем).
6. Во время намотки: - Для рамок N1 и N2 намотайте по часовой стрелке, контактами вправо. - Для рамки N3 намотайте по часовой стрелке, контактами внутрь.
7. Намотка должна быть ровной; медный провод не должен быть завязан узлами или поврежден.
8. На выводе 2 оставлен запас 20 мм для подключения к магнитному сердечнику.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-1） | 1.0 | ±5% | mH | 20KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-1)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/3SEC/50HZ | CS2672 |
| PIN1-PIN5 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
