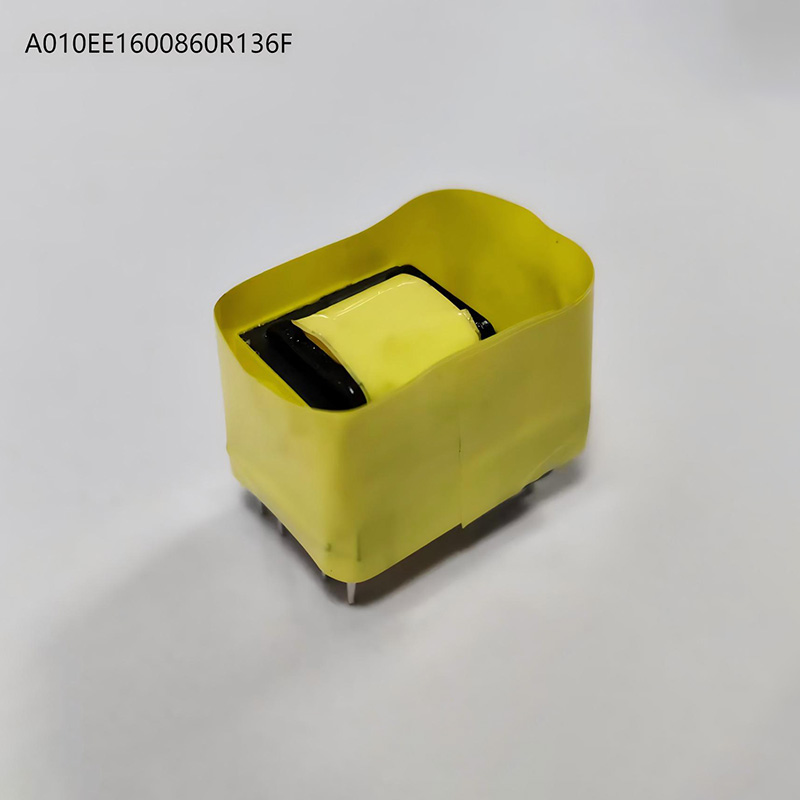

A010EE1600860R136F
-
A010EE13000104160F
-
A010EE13091T2D114F
-
A010EE16010J20114F
-

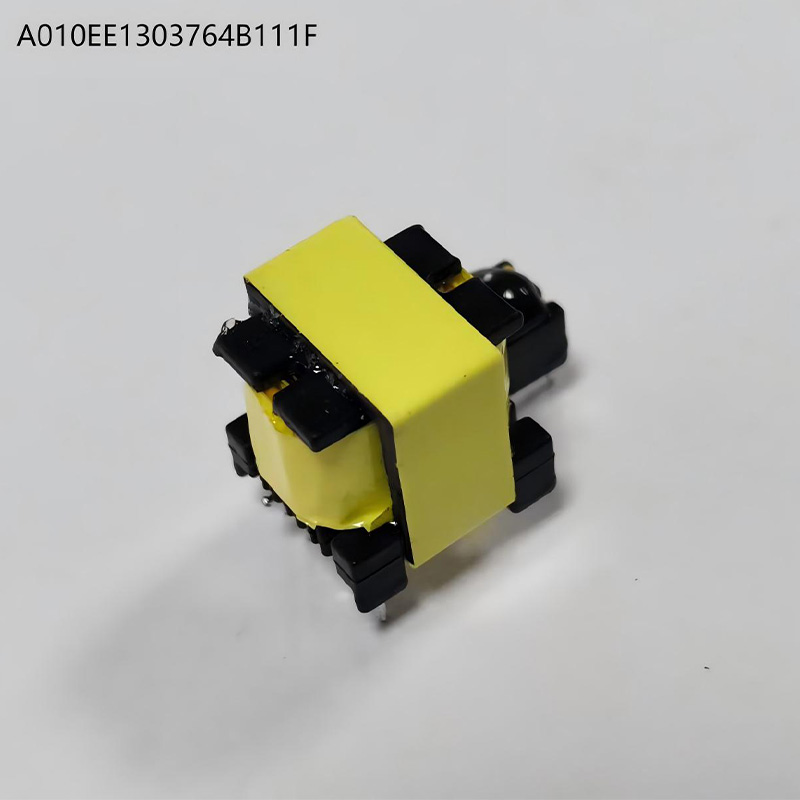

A010EE1303764B111F
-

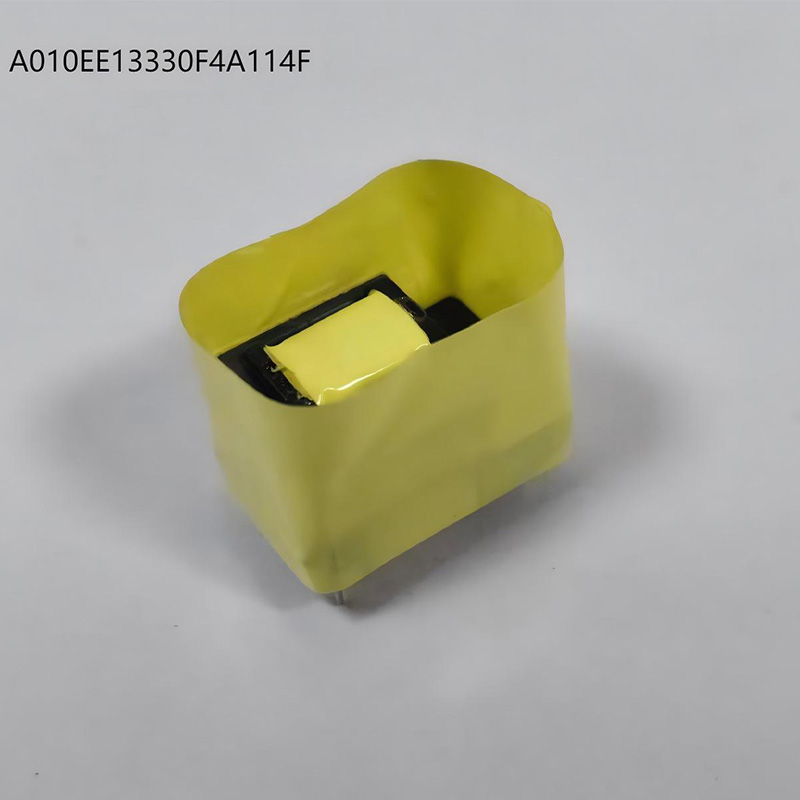

A010EE13330F4A114F
-
A010EE13091T1D114F
-

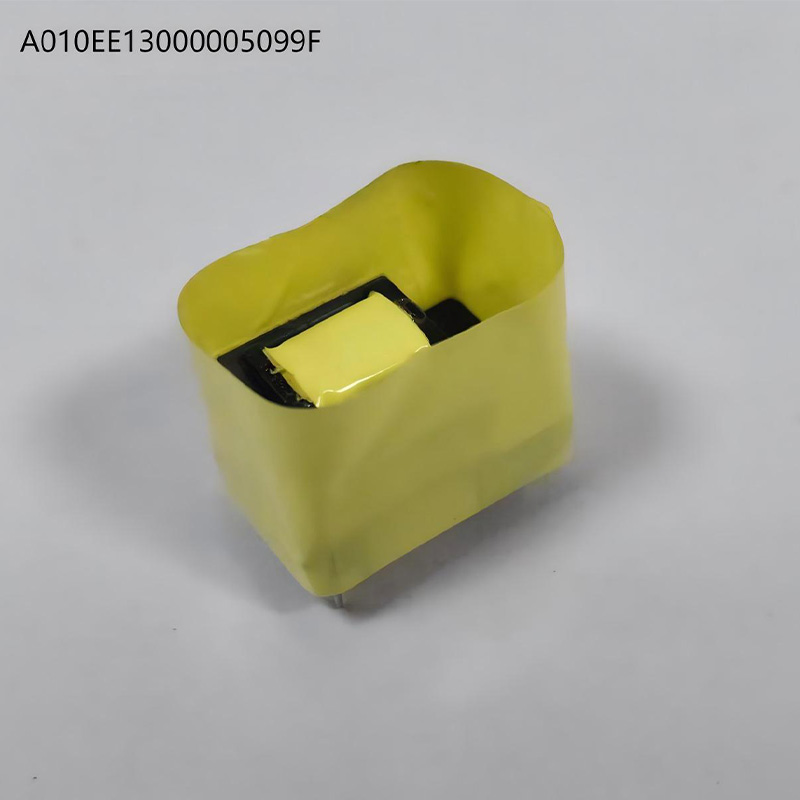

A010EE13000005099F
-
A010EE16015010147F
-

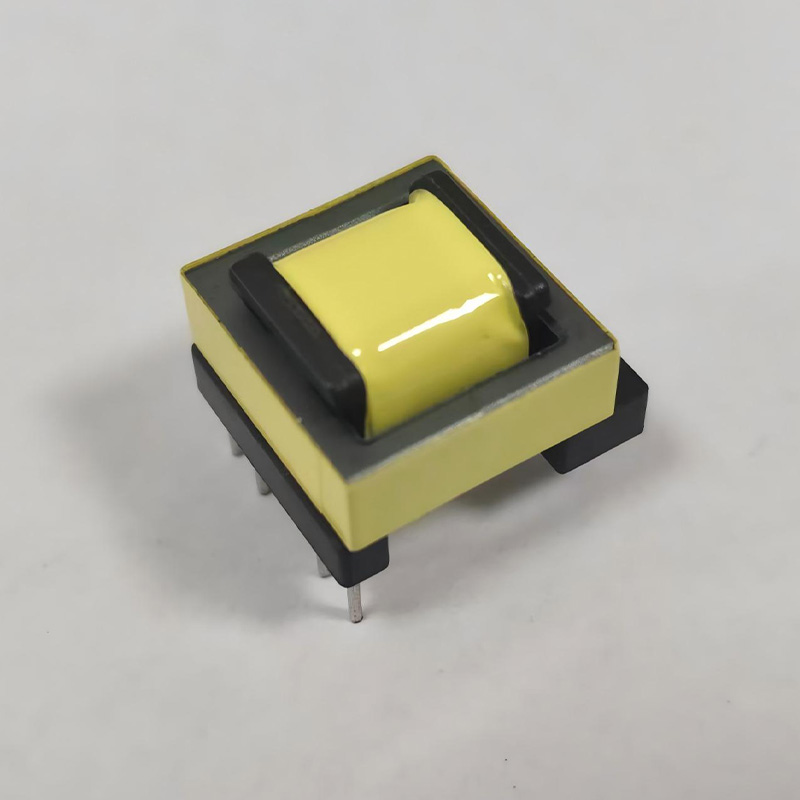

A010EE16000001133F
-

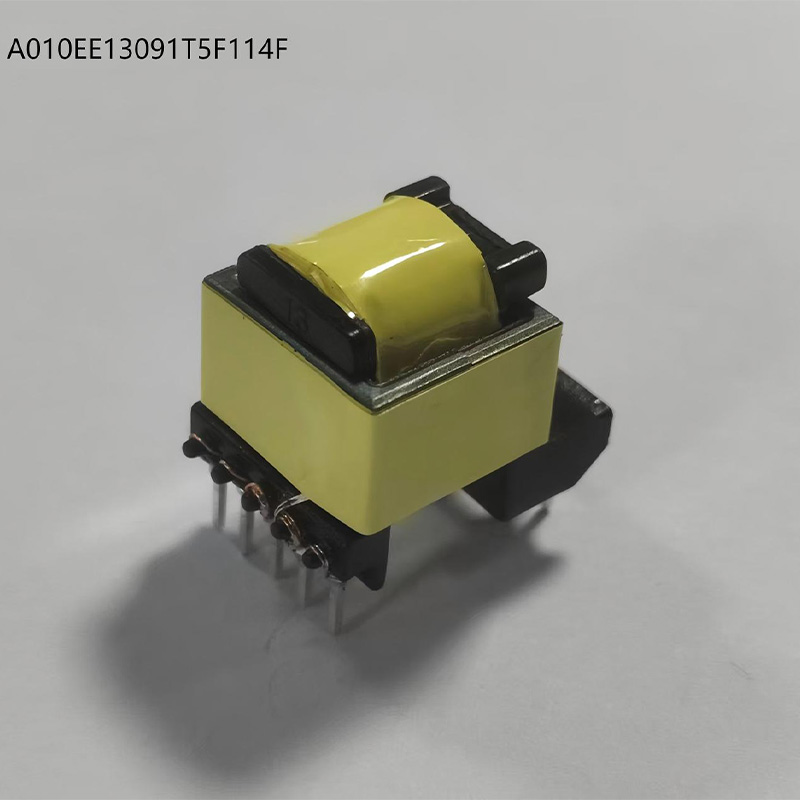

A010EE13091T5F114F
-
A020EE0815005R136F
-

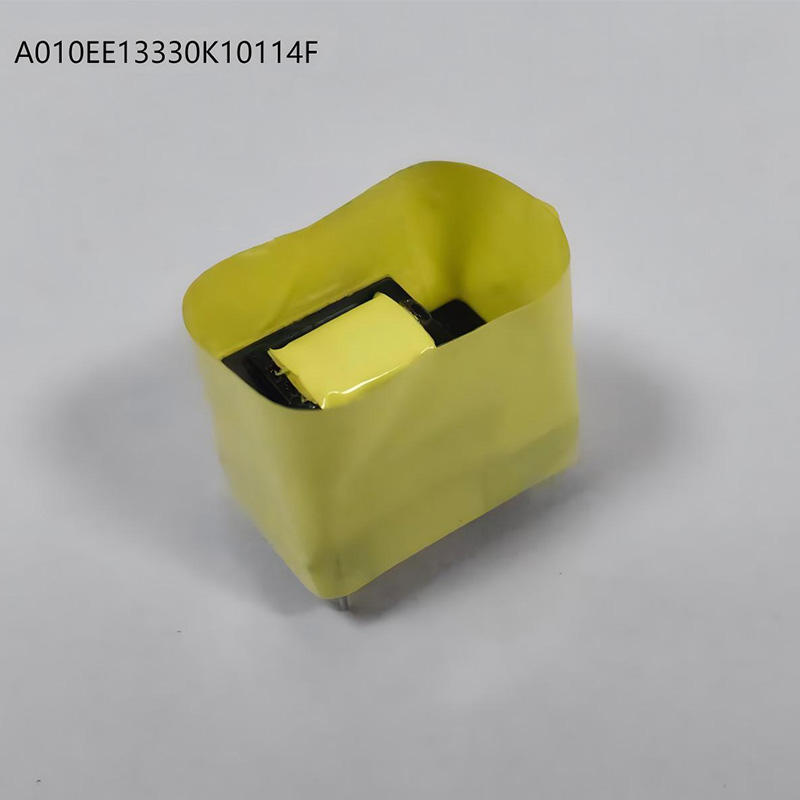

A010EE13330K10114F
-

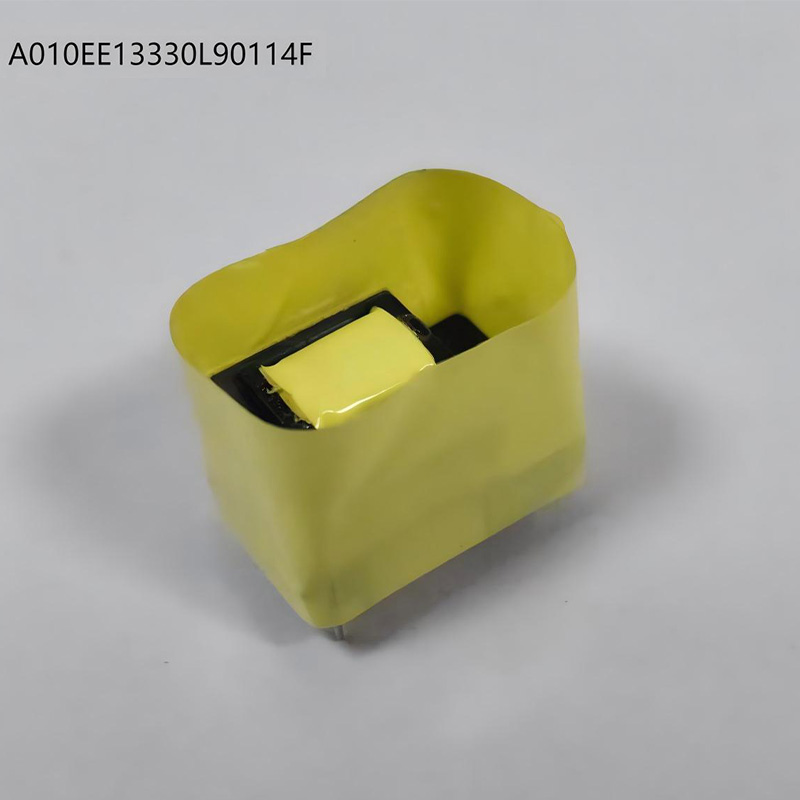

A010EE13330L90114F
-
A010EE13091T1I114F
-
A010EE1604515B111F
A01ATQ2309102A111F
Сердечник имеет один воздушный зазор. Зазор располагается на стороне изделия с выводами PIN1-3. Центральный керн сердечника заполняется мягким клеем, степень заполнения должна составлять не менее 85%. Сердечник обматывается фиксирующей лентой шириной 10.0 мм на 2 витка.
Описание
маркер
Описание продукции

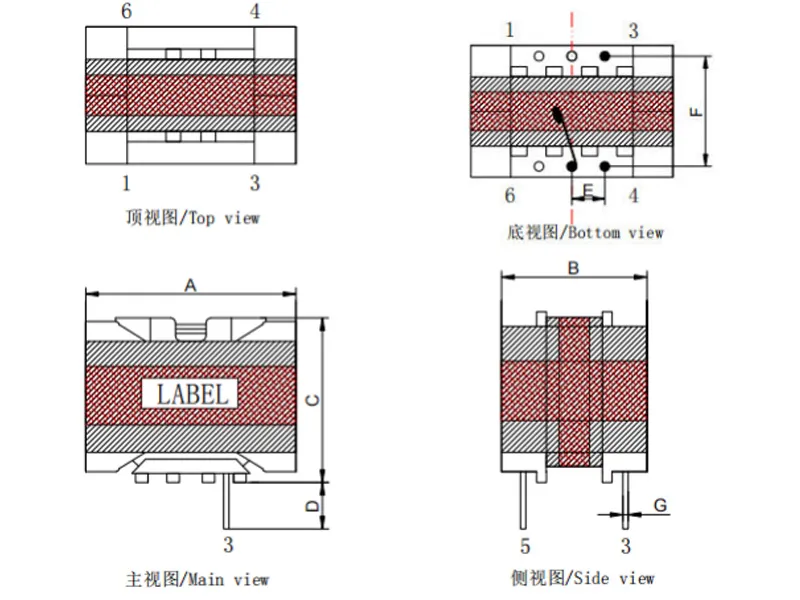

1. Чертеж внешнего вида и габаритных размеров
размеры: (мм)
2.Принципиальная электрическая схема
3.Чертеж внутренней конструкции
4. Спецификация намотки
Примечания:
1.Контакты PIN1, PIN2 и PIN6 каркаса не используются. Ширина щеки каркаса: 6.6 мм (REF).
2.Сердечник имеет один воздушный зазор. Зазор располагается на стороне изделия с выводами PIN1-3. Центральный керн сердечника заполняется мягким клеем, степень заполнения должна составлять не менее 85%. Сердечник обматывается фиксирующей лентой шириной 10.0 мм на 2 витка.
3.В направлении обмотки, по центру, накладывается самоклеящаяся медная фольга толщиной 0.025 мм, шириной 4.0 мм на 1.1 витка. Затем, вдоль сердечника, по центру, накладывается самоклеящаяся медная фольга толщиной 0.025 мм, шириной 8.0 мм на 1.1 витка. Две полосы фольги спаиваются крестообразно. Вывод от фольги со стороны сердечника подсоединяется (без изоляционной трубки) к контакту PIN5.
4.В завершение, в направлении обмотки наматывается лента шириной 7.0 мм на 2 витка, затем вдоль сердечника — лента шириной 10.0 мм на 2 витка.
5.Готовое изделие подлежит вакуумной пропитке.
6.Направление намотки: выводы PIN1-3 расположены справа. На выводы PIN3 и PIN4 надеваются изоляционные трубки или наматывается высокотемпературная лента на 2 витка. Трубка/лента должна заходить внутрь обмотки минимум на 3.0 мм.

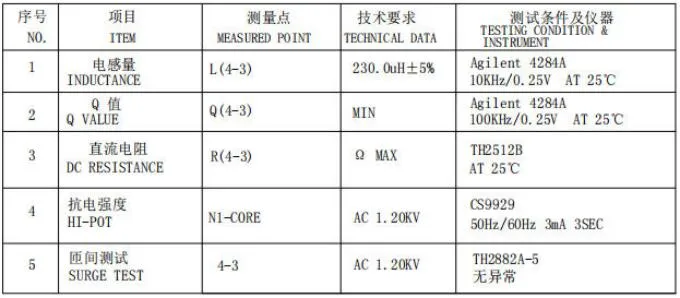

5. Электрические параметры и испытания
связаться с нами
Сопутствующие популярные продукты
A010EE1309980R136F
PIN3 удален, PIN8 сохранен. Обмотайте контакты до минимум 0,8 мм, припаяйте до минимум 1,0 мм. После лужения всех ножек контактов припой не должен выступать за пределы выступов основания катушки.

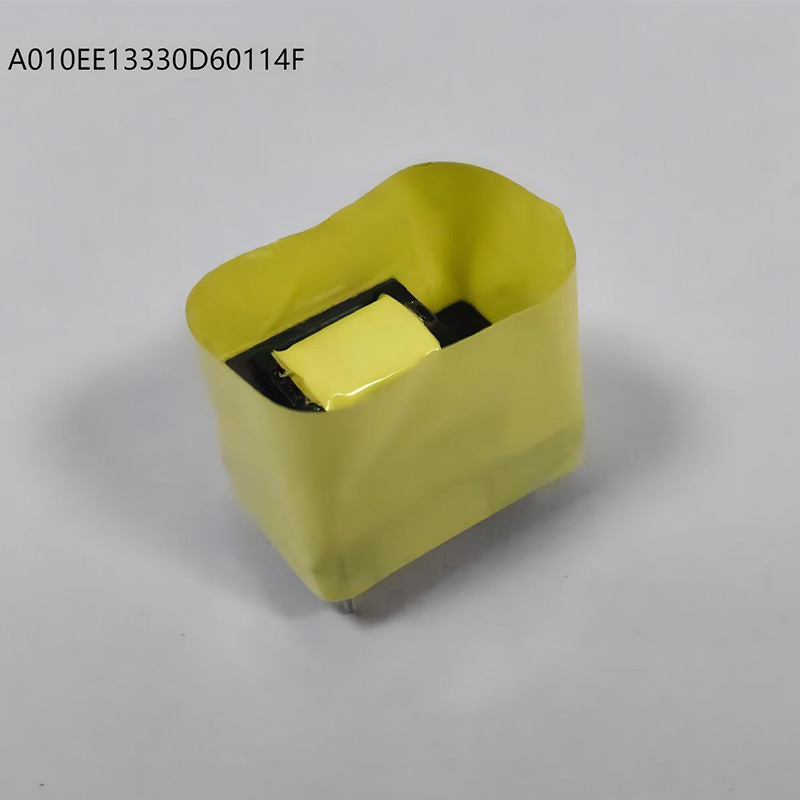

A010EE13330D60114F
Пустота в раме у контакта 1. Намотайте контакты 1-5 по часовой стрелке к центру (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).
A010EE16000001152F
Штифты 6, 7, 8, 9, 10 рамы оставлены пустыми. Все обмотки должны быть намотаны ровно, без наложения и перекрещивания. Штифт 3 готового изделия должен быть закреплен ниже точки поворота рамы, не повреждая медный провод.

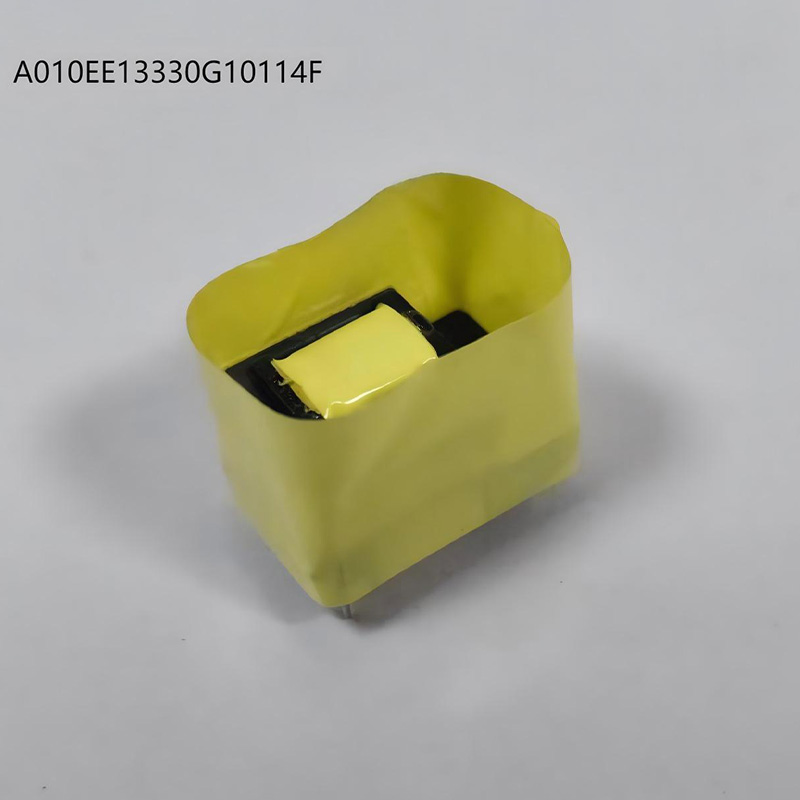

A010EE13330G10114F
Готовый продукт необходимо обернуть лентой 3Ts шириной 16 мм вдоль направления магнитного сердечника (нижняя часть вровень с точкой поворота рамы).
A010EE13330D80114F
Спецификации упаковки: каждая маленькая коробка содержит 275 штук. Каждая картонная коробка содержит 6 коробок. Количество в картонной коробке: 1650 штук.

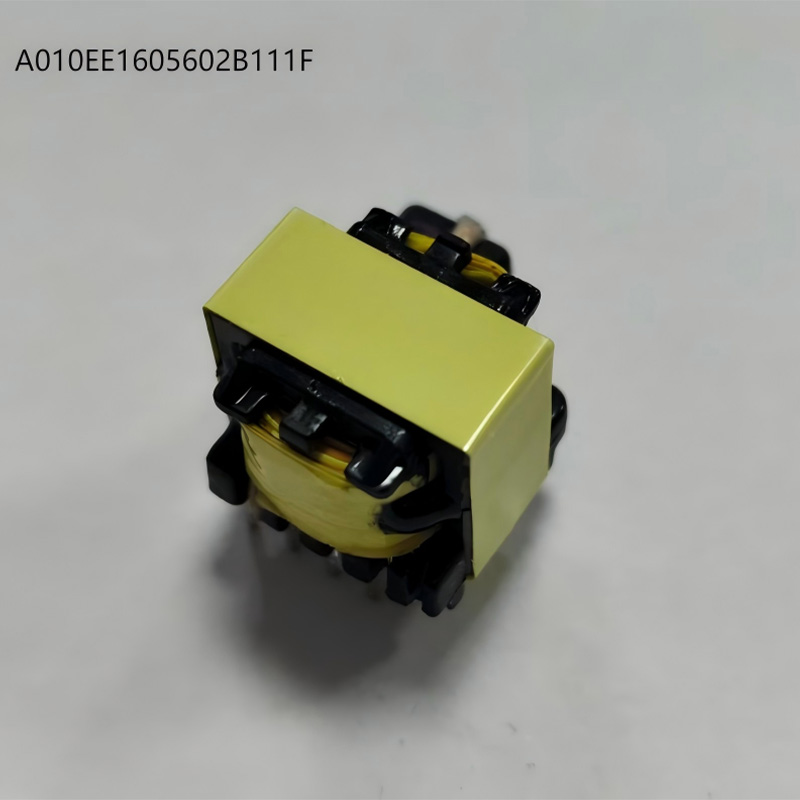

A010EE1605602B111F
Зарезервированный вывод для PIN3 должен быть полностью покрыт лугой и заземлен на магнитном сердечнике, проходящем сбоку от сердечника, чтобы обеспечить надлежащий контакт.
A020EE08015080138F
Продукт требует погружения в масло. Последовательность обмотки: N1 и N2 параллельно. Рама: EE8.3 горизонтальная, 2+2 контакта. На готовых контактах необходимо оставить буферный провод.
A010EE16000007164F
Рама пустая, штырь PIN8, штырь PIN4 обрезан до 2/3 ниже точки поворота рамы. Метод намотки: станок с ЧПУ. Все намотки с верхней частью сердечника обращены к станку. Станок вращается по часовой стрелке во время намотки. Намотка должна быть ровной, без перекрещивания, перекрытия, потери слоев, повреждения изоляции, узлов или других дефектов.
A01ATQ2307949B111F
Сердечник имеет один воздушный зазор. Зазор располагается на стороне изделия с выводами PIN1-4. Центральный керн сердечника заполняется мягким клеем, степень заполнения – минимум 85%. Сердечник обматывается фиксирующей лентой шириной 8.0 мм на 2 витка.
A010EE1305392B111F
Отшлифуйте один воздушный зазор на сердечнике; расположите воздушный зазор на стороне PIN1-4. Закрепите сердечник снаружи с помощью клейкой ленты 6,0 мм/W*3TS.
A010EE13091T4D114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
A020EE08001230147F
Продукт требует пропитки без вакуумной обработки; В производстве данного продукта используется бессвинцовый процесс, соответствующий требованиям ROHS.

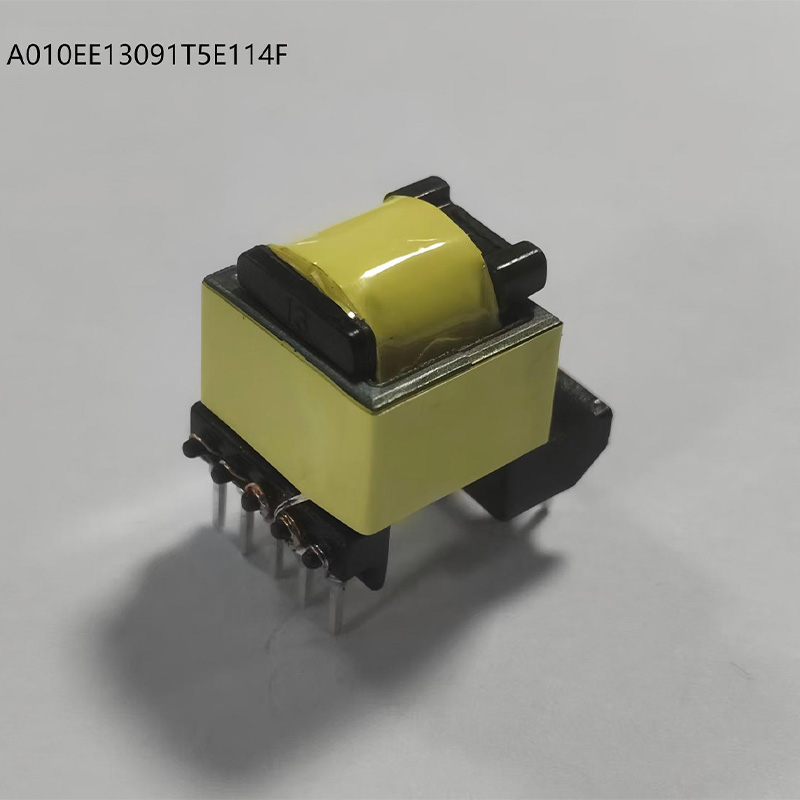

A010EE13091T5E114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).

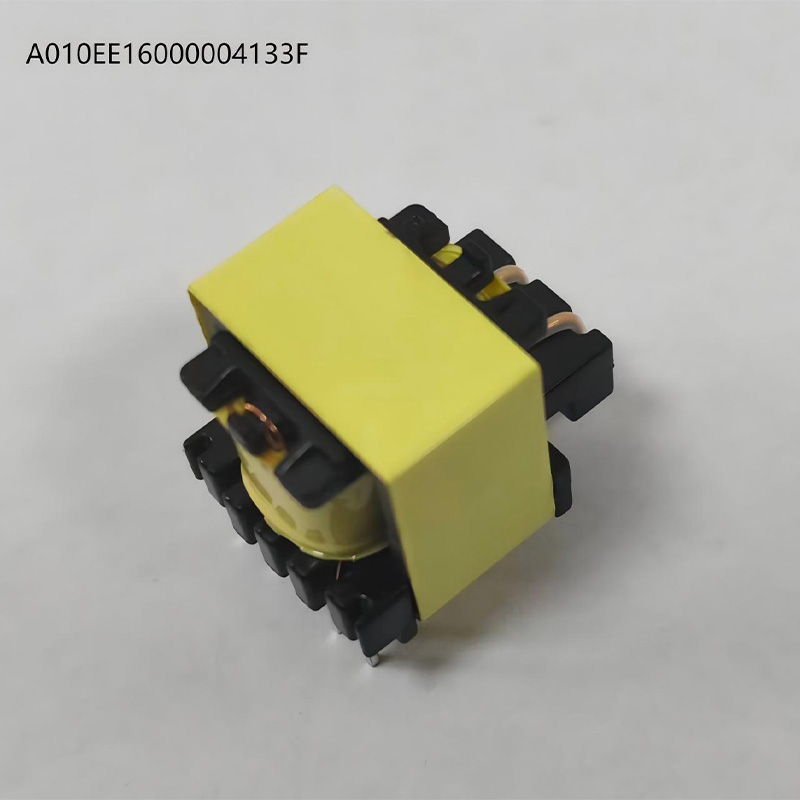

A010EE16000004133F
Метод вставки вала: станок с ЧПУ. При намотке обмоток N1 и N3 штифт должен быть обращен влево, а станок вращаться по часовой стрелке; при намотке E1 и N2 штифт должен быть обращен вправо, а станок вращаться по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом при входе/выходе.
A010EE13091T50114F
Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).

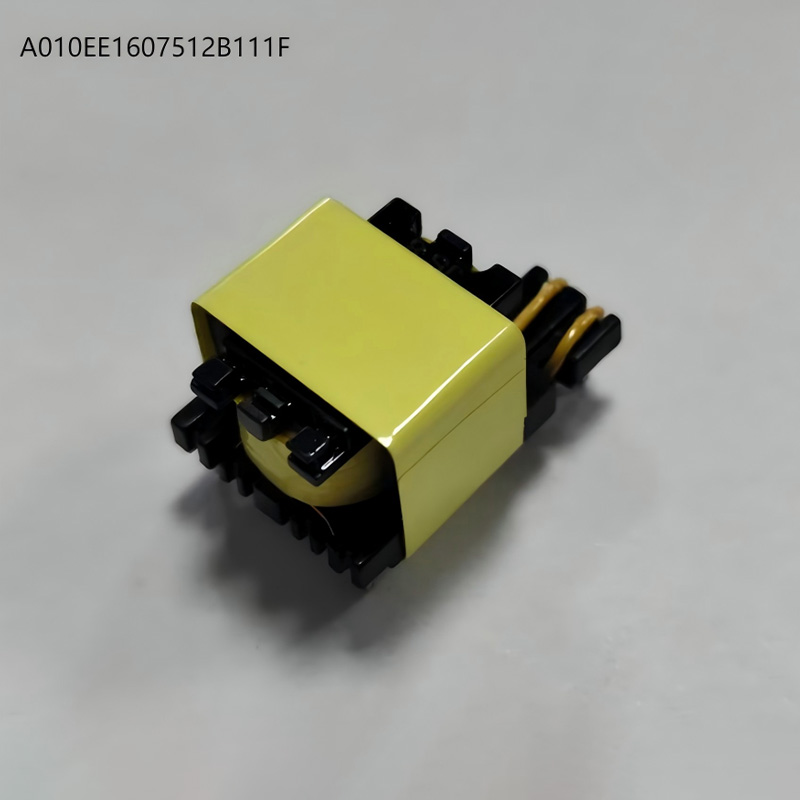

A010EE1607512B111F
