Обмоточная проволока: 0,025 × 5,3 мм, обмотана вокруг 2TS; сердечник закреплен тремя слоями клейкой ленты шириной 3,8 мм.
Описание
маркер
Описание продукции

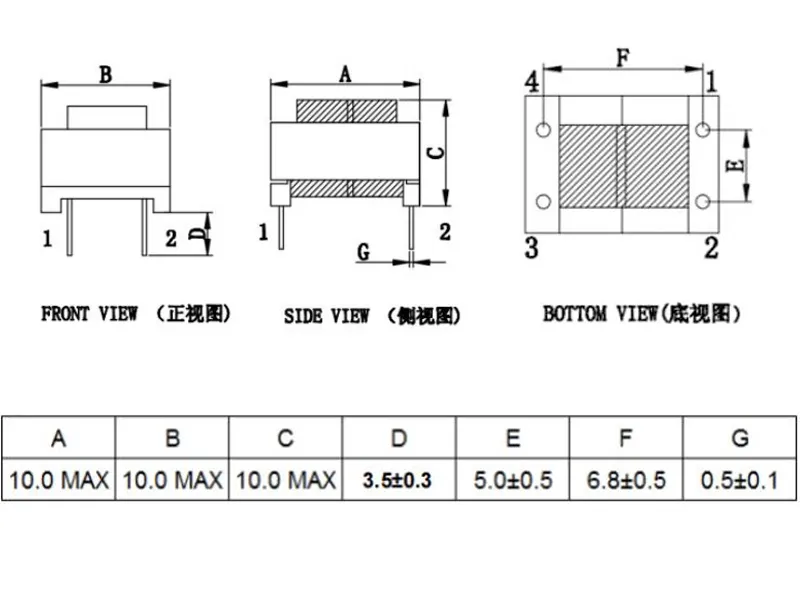

1. Чертеж внешнего вида и габаритных размеров
2.Принципиальная электрическая схема

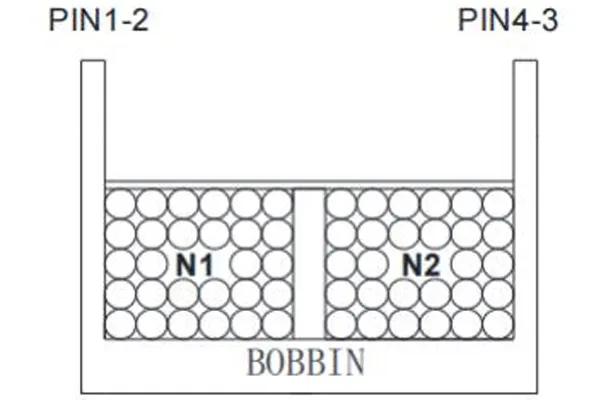

3.Чертеж внутренней конструкции
4. Спецификация намотки
Примечания:
1. Обмоточная проволока: 0,025 × 5,3 мм, обмотана вокруг 2TS; сердечник закреплен тремя слоями клейкой ленты шириной 3,8 мм;
2. Параметры обмотки должны основываться на значении индуктивности, с соответствующей регулировкой витков;
3. Продукт требует пропитки без вакуумной обработки;
4. В производстве данного продукта используется бессвинцовый процесс.

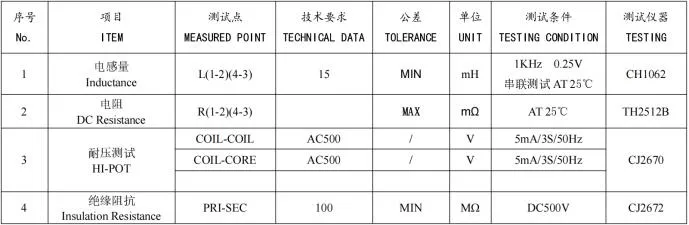

5. Электрические параметры и испытания
