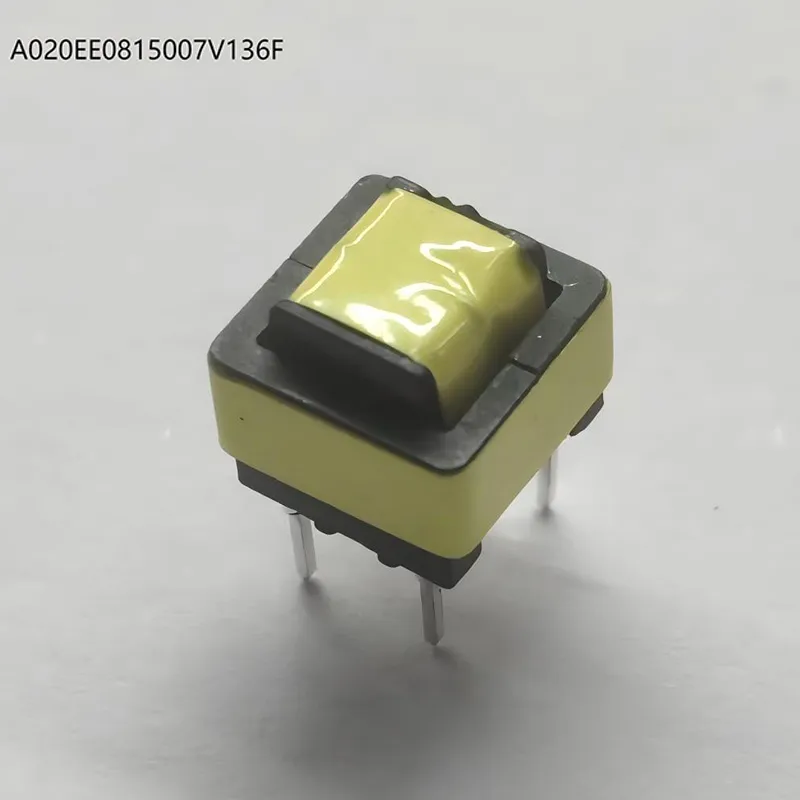

A020EE0815007V136F
-
A010EE13330G50114F
-
A010EE13091T3A114F
-

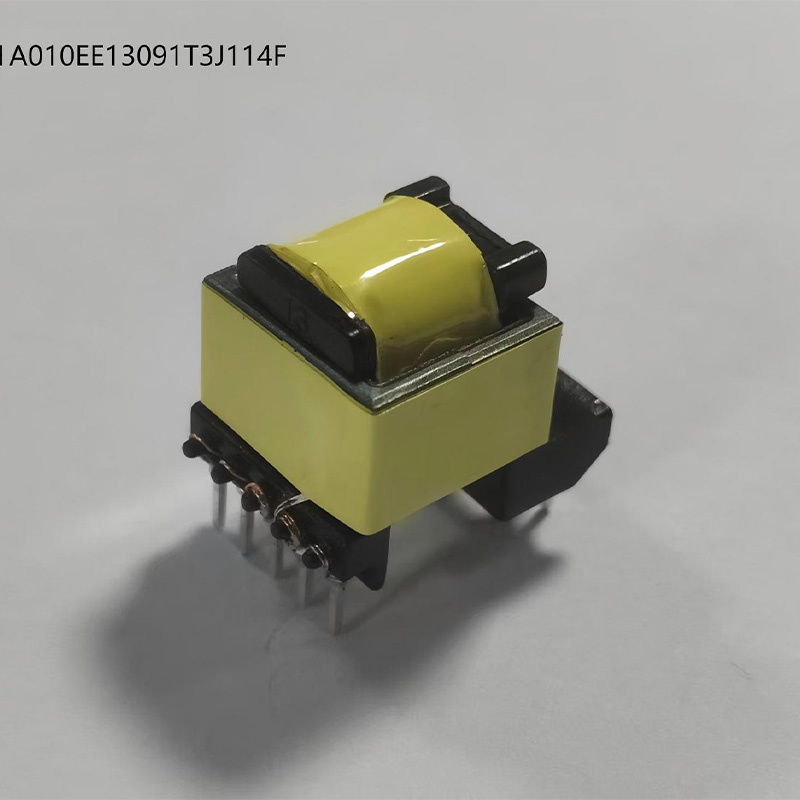

A010EE13091T3J114F
-
A010EE13091T1Q114F
-

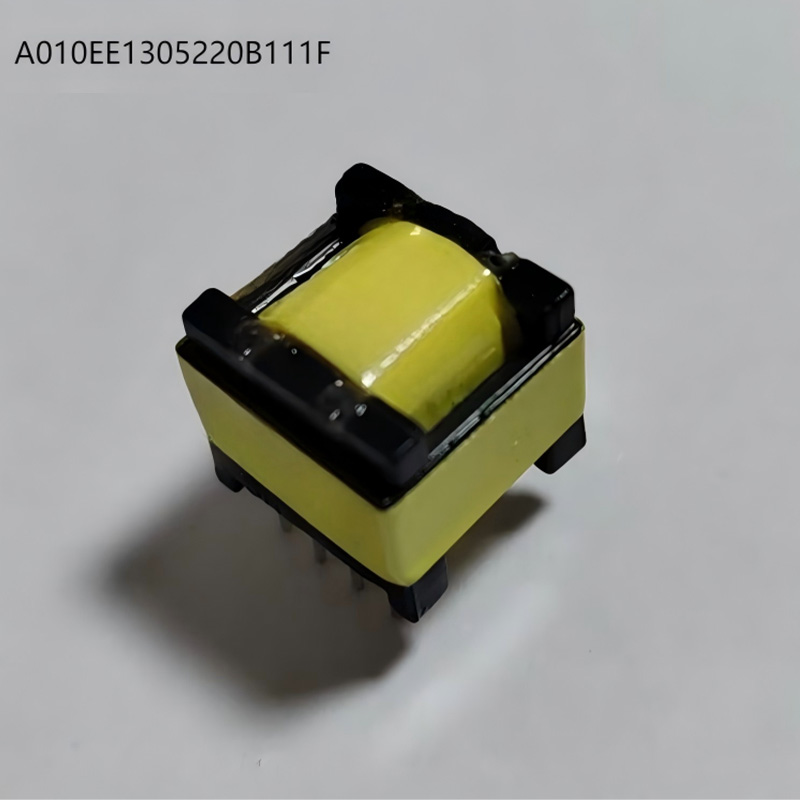

A010EE1305220B111F
-

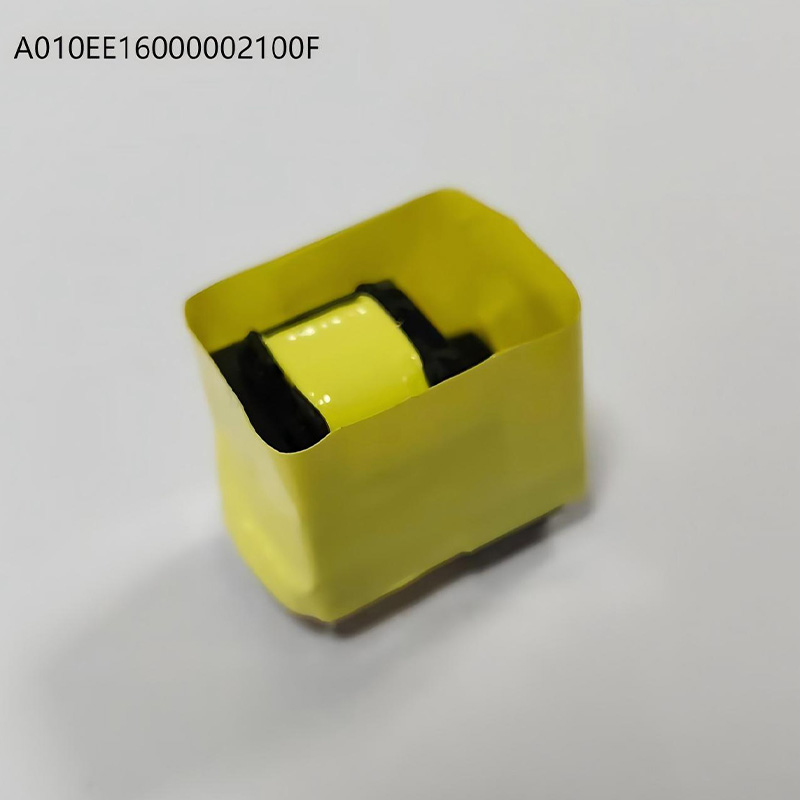

A010EE16000002100F
-
A010EE13091T1M114F
-

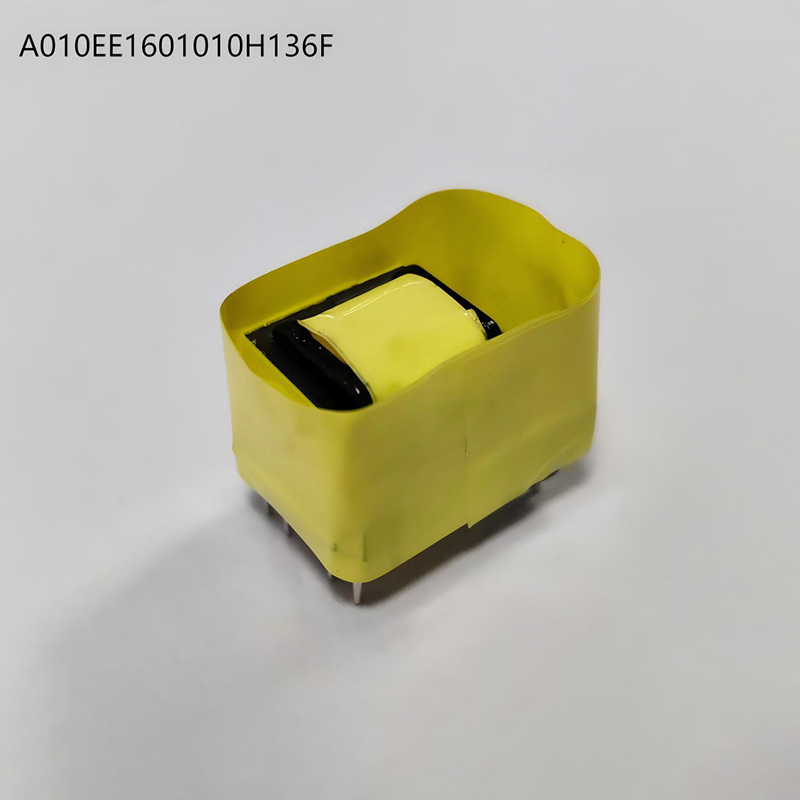

A010EE1601010H136F
-

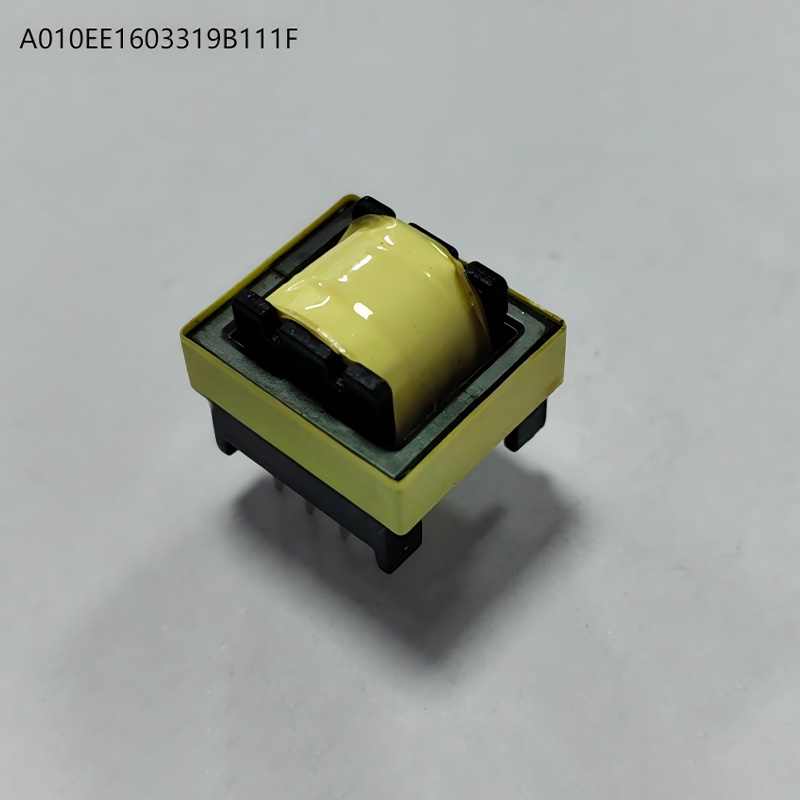

A010EE1603319B111F
-

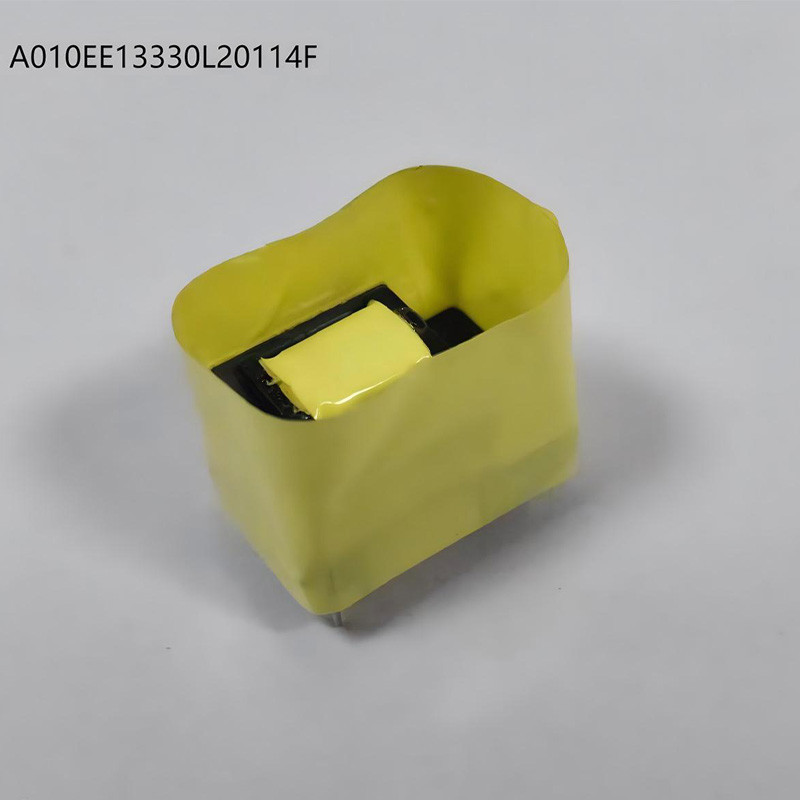

A010EE13330L20114F
-

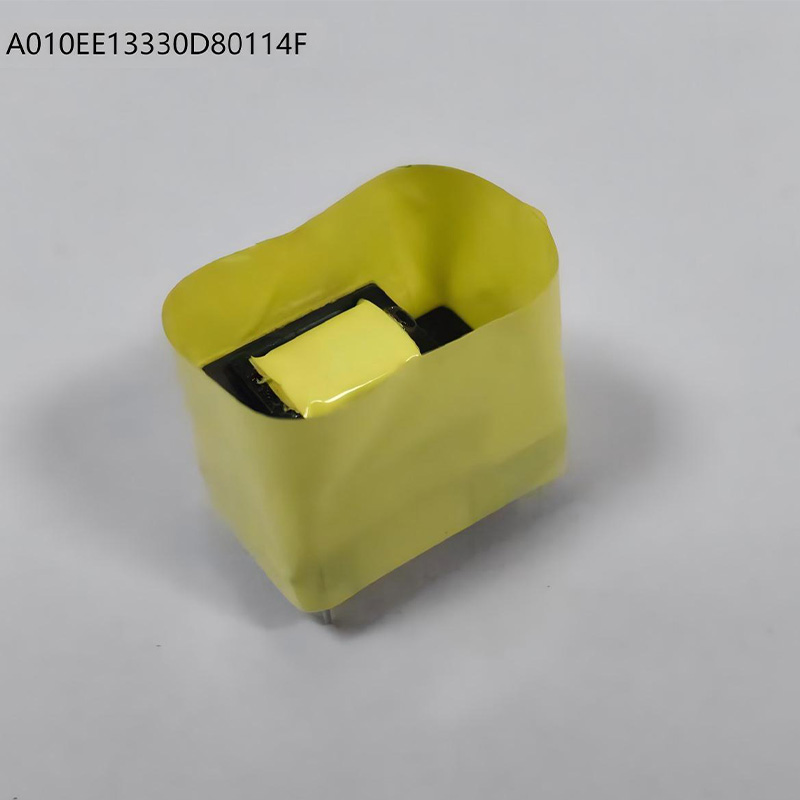

A010EE13330D80114F
-

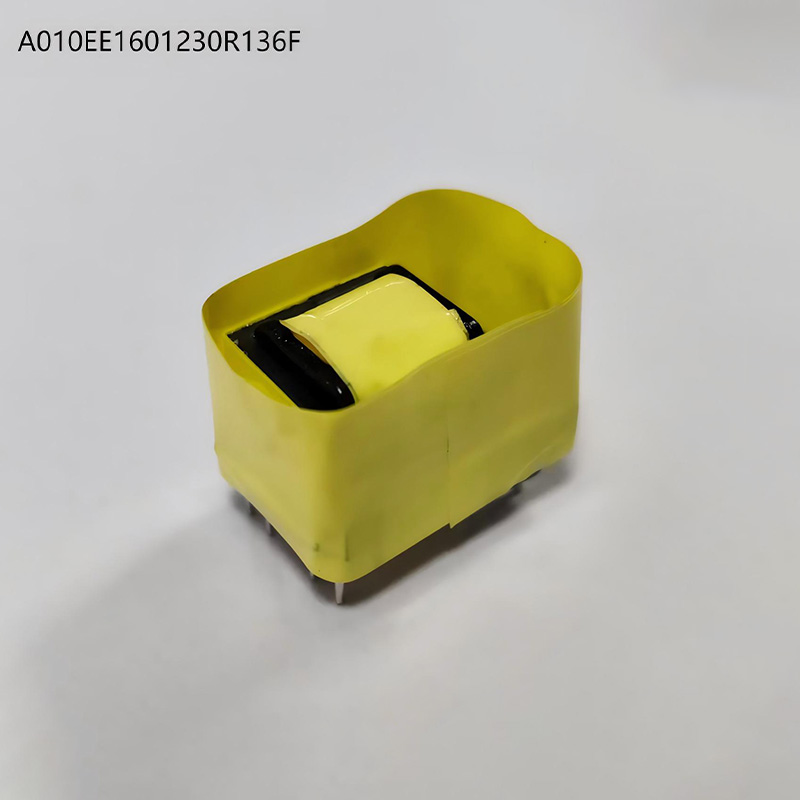

A010EE1601230R136F
-

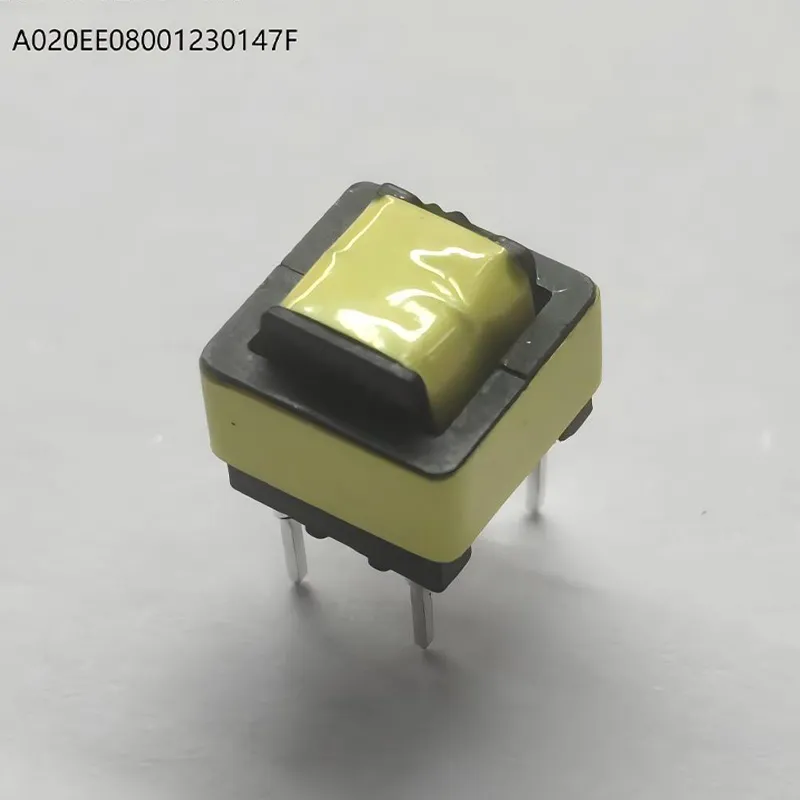

A020EE08001230147F
-

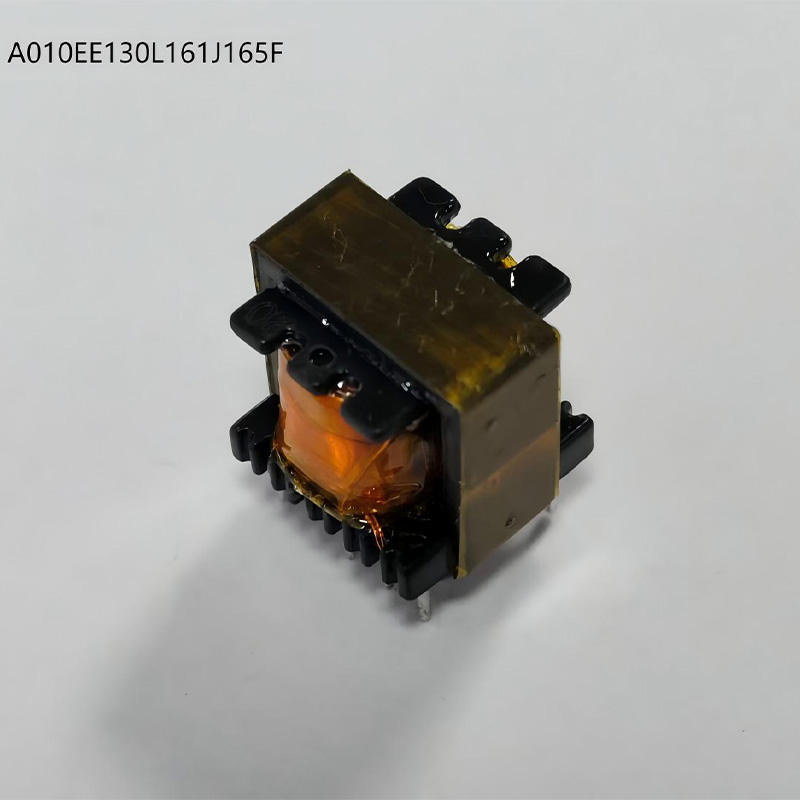

A010EE130L161J165F
-

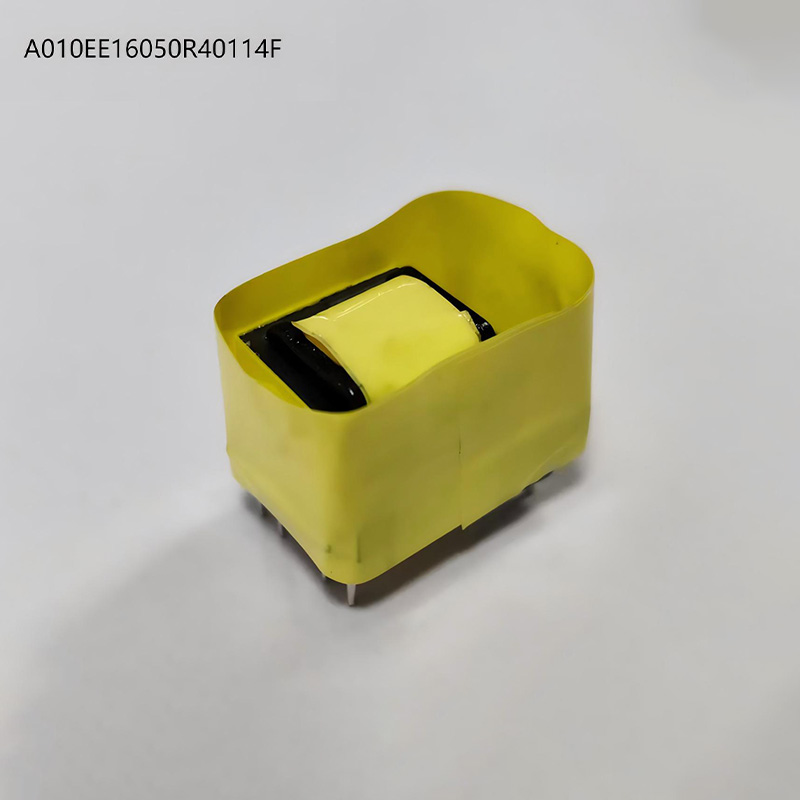

A010EE16050R40114F
A020EE0802460R136F
Намотайте провод по часовой стрелке на шпулю, штырьки 3-4 должны быть обращены наружу.
Закрепите сердечник 1-миллиметровой 4-миллиметровой 3-слойной лентой.
Описание
маркер
Описание продукции

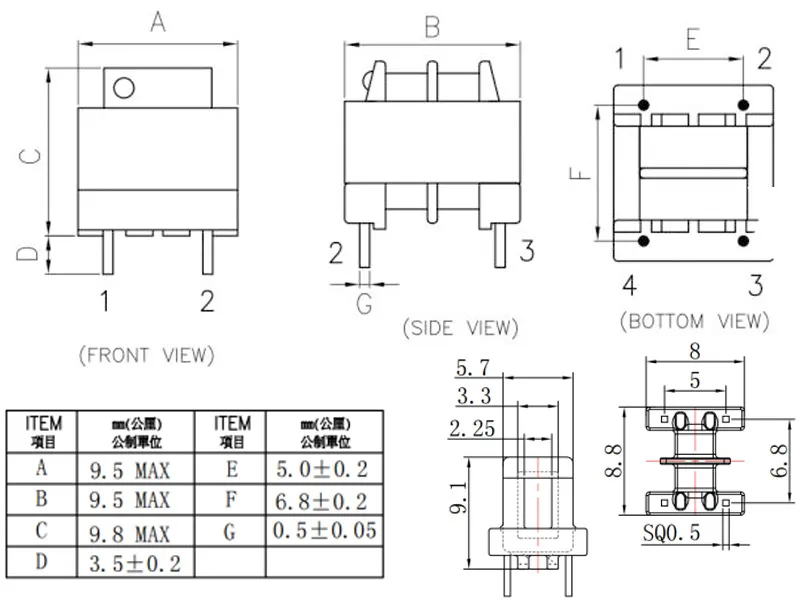

1. Чертеж внешнего вида и габаритных размеров
2.Принципиальная электрическая схема
3.Чертеж внутренней конструкции
4. Спецификация намотки
Примечания:
1. Намотайте провод по часовой стрелке на шпулю, штырьки 3-4 должны быть обращены наружу.
2. Закрепите сердечник 1-миллиметровой 4-миллиметровой 3-слойной лентой.
3. Этот продукт требует вакуумной пропитки; после пропитки сердечник и обмотка провода не должны иметь никаких ослаблений.
4. Штырьки должны быть сформированы в соответствии с точными размерами печатной платы.

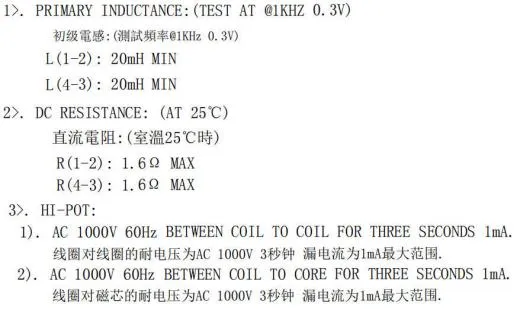

5. Электрические параметры и испытания
связаться с нами
Сопутствующие популярные продукты

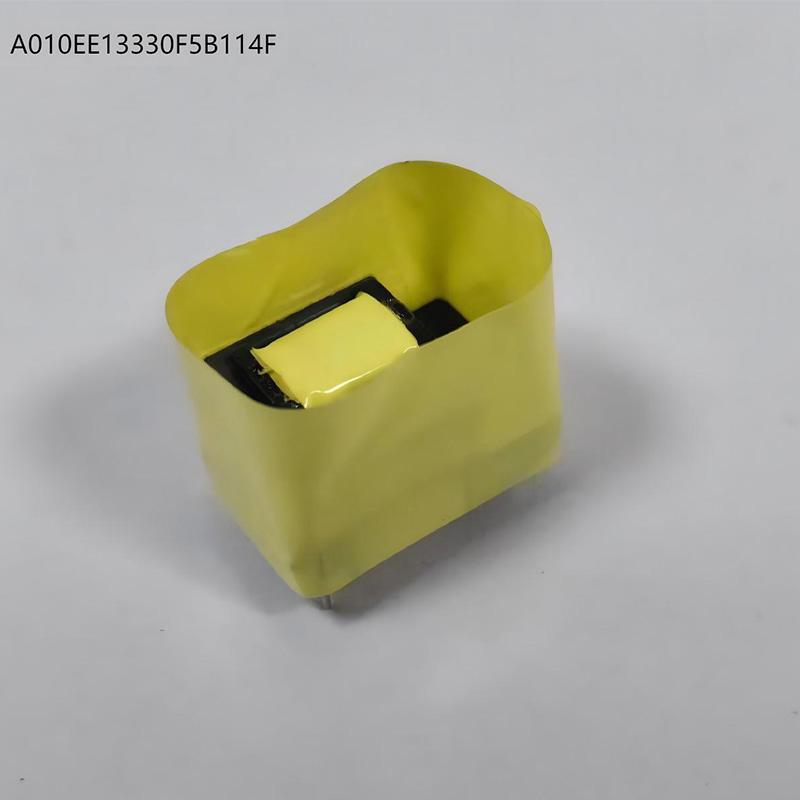

A010EE13330F5B114F
Рама с 1 пустым штифтом. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).

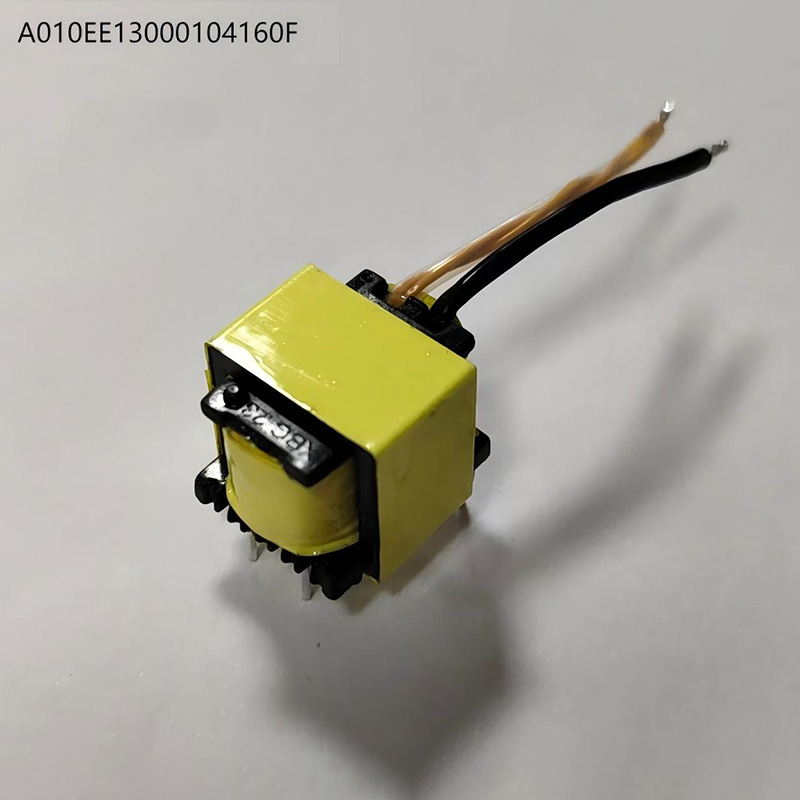

A010EE13000104160F
Обмотка N3: начальный провод A оснащен белым рукавом 17L*35 мм, конечный провод B оснащен черным рукавом 17L*39 мм. Рукава должны проходить в катушку не менее чем на 3 мм. Общая длина проводов A/B (плоский верхний сердечник): 30,0±2,0 мм, включая паяную часть 3,0±1,0 мм.

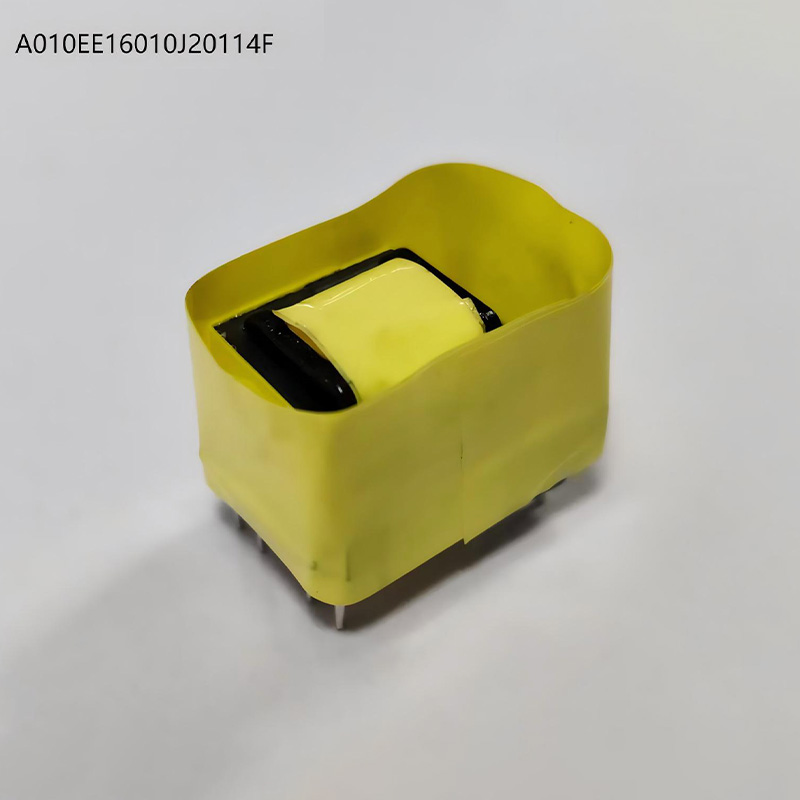

A010EE16010J20114F
Отшлифуйте магнитный сердечник. Расположите заземленный сердечник на вторичной стороне. Убедитесь, что луженый провод, предназначенный для PIN 2, хорошо контактирует с сердечником через первичную сторону. Закрепите сердечник лентой 8,0 мм, обернув ее 3 раза (3Ts).

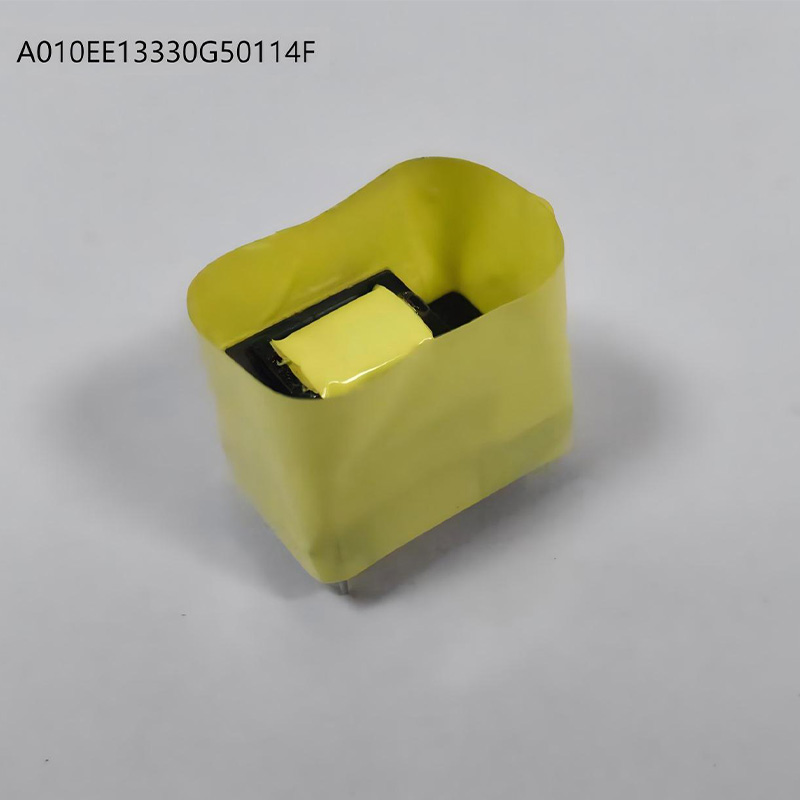

A010EE13330G50114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут тремя слоями клейкой ленты размером 0,025 × 7,8 мм.

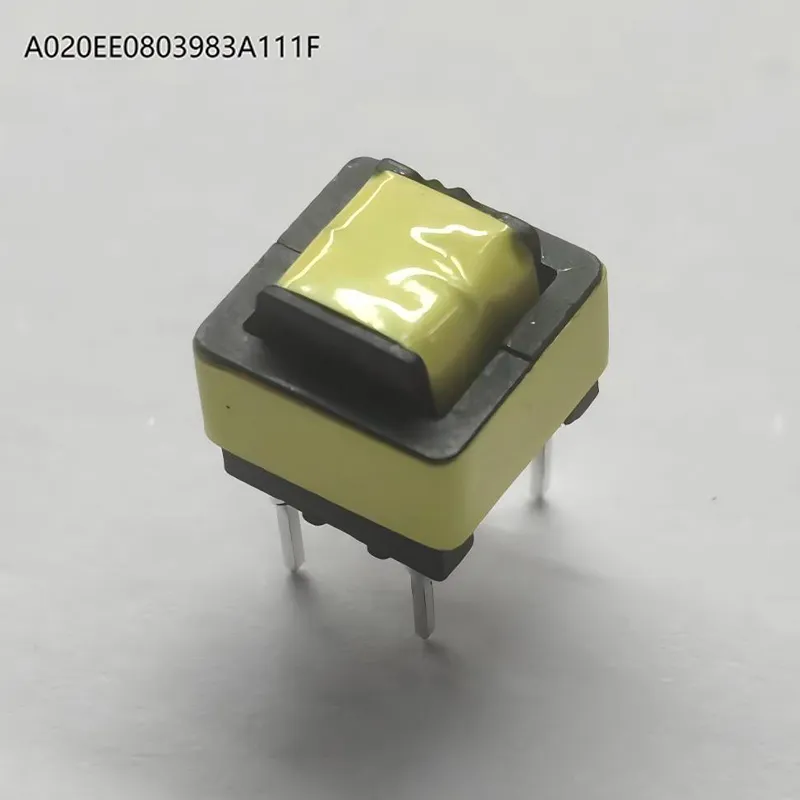

A020EE0803983A111F
Продукт требует пропитки. При сборке двух магнитных сердечников аккуратно потрите их друг о друга 1-3 раза, чтобы достичь требуемого значения индуктивности.

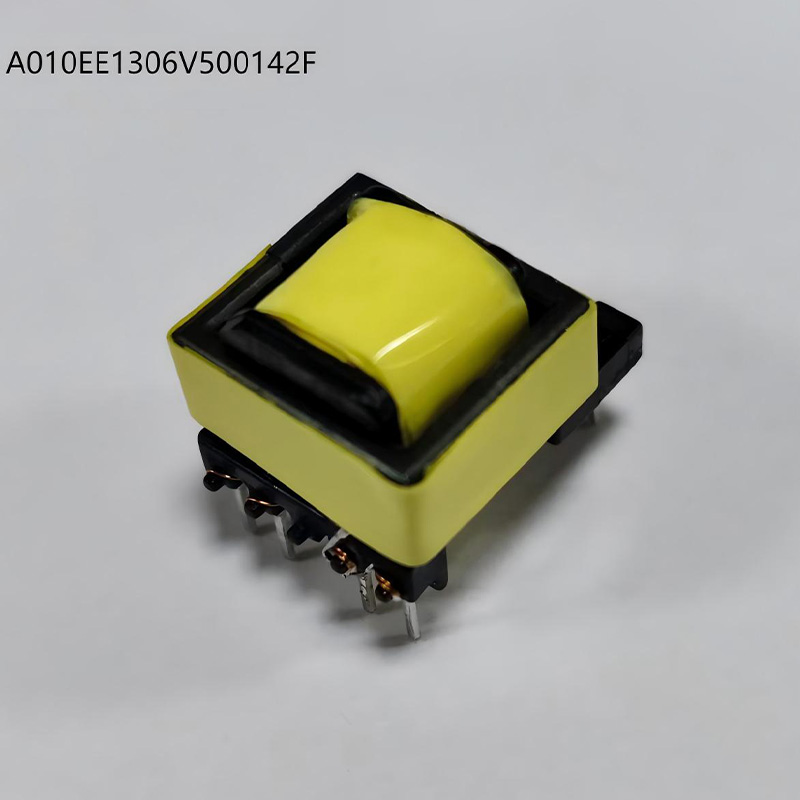

A010EE1306V500142F
Рамка с 3 пустыми контактами. Намотайте по часовой стрелке, контакты 1-5 должны быть обращены наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).
A010EE13091T1E114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут клейкой лентой размером 0,025 × 8 мм (3 слоя).

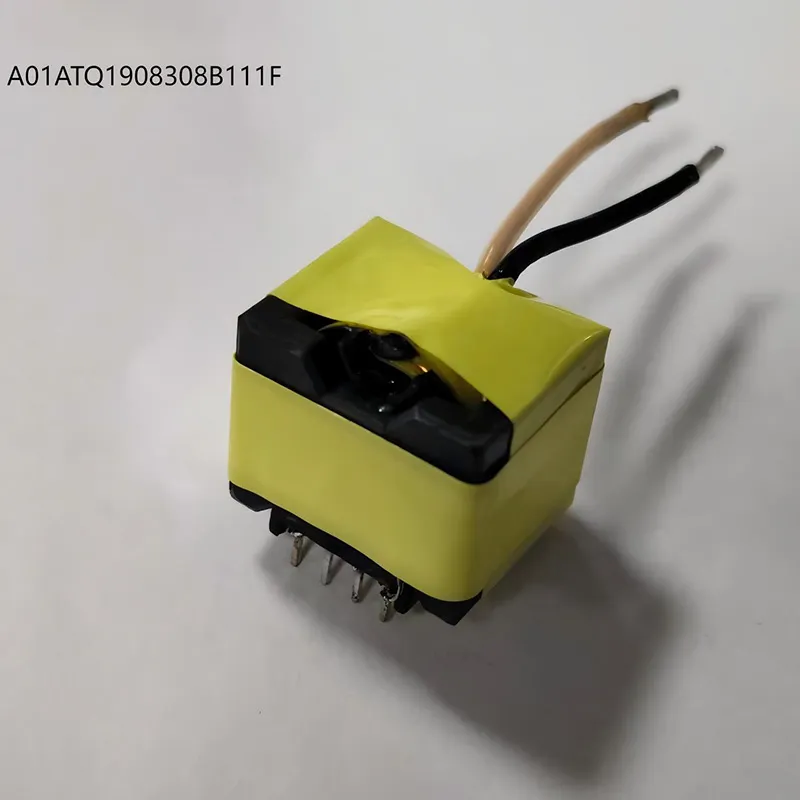

A01ATQ1908308B111F
Сердечник имеет один воздушный зазор. Зазор располагается на стороне изделия с выводами PIN1-4. Центральный керн сердечника заполняется мягким клеем, степень заполнения – минимум 85%. Вывод PIN4 запаивается без трубки непосредственно на сердечнике. Необходимо обеспечить надежный контакт сердечника с выводом. Сердечник обматывается фиксирующей лентой шириной 8.0 мм на 2 витка.
A010EE16000013100F
Этикетка должна быть прикреплена к стороне продукта, соответствующей PIN1-5, с текстом, ориентированным вниз. Размеры и содержание указаны на рисунке выше.

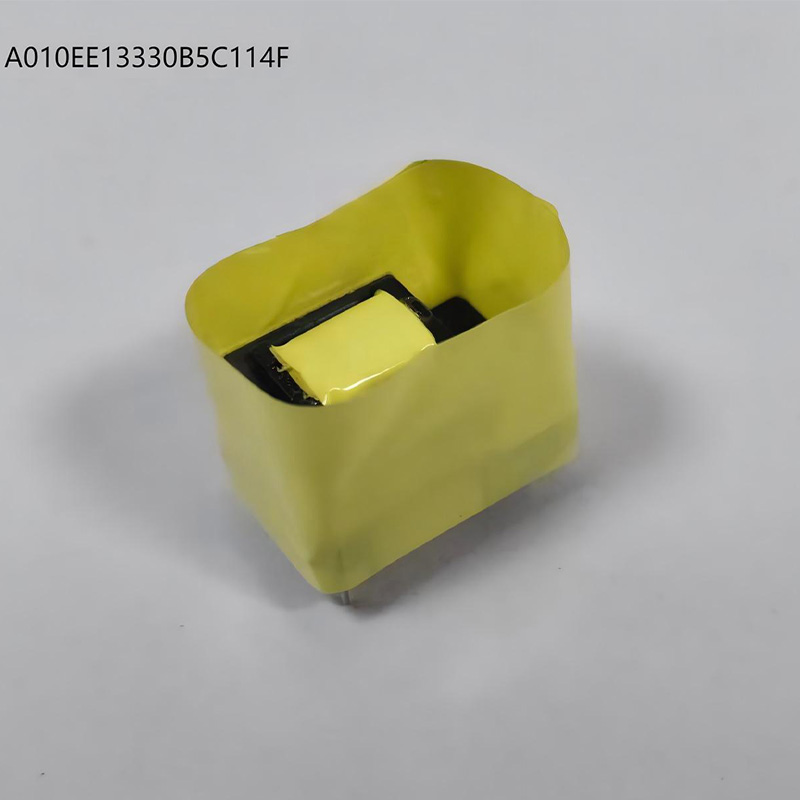

A010EE13330B5C114F
Во время намотки ориентируйте раму так, чтобы штифты 1-5 были обращены наружу, и намотайте по часовой стрелке (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S», когда зацеплены за штифты).
A010EE16161T30114F
Магнитный сердечник подлежит шлифовке. Плоский (нешлифованный) сердечник устанавливается снизу, со стороны выводов. Снаружи сердечник зафиксировать лентой 0,025 × 9,7 мм, 3 витка (3TS).

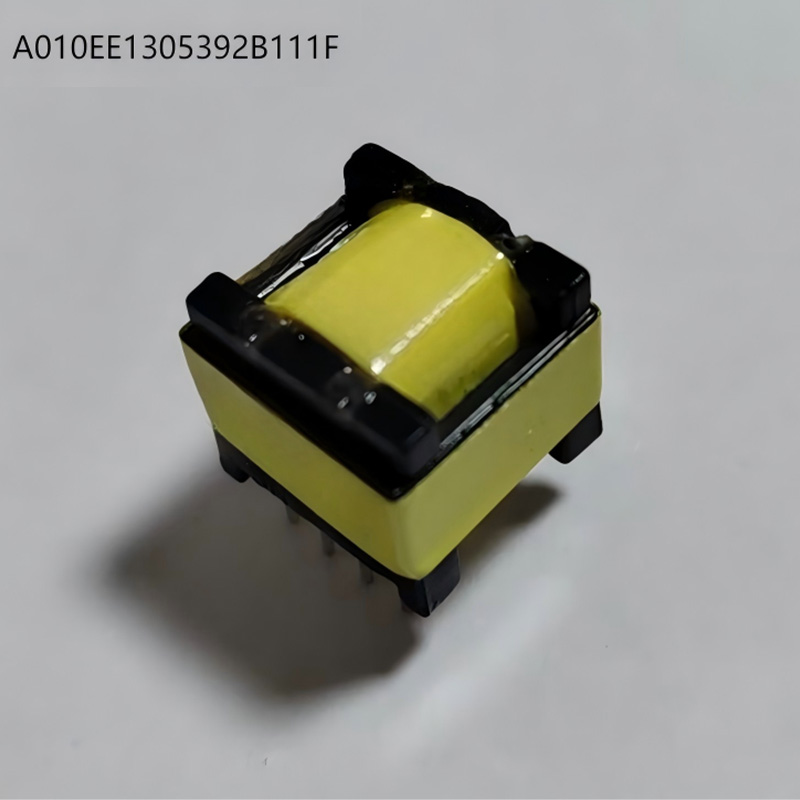

A010EE1305392B111F
Отшлифуйте один воздушный зазор на сердечнике; расположите воздушный зазор на стороне PIN1-4. Закрепите сердечник снаружи с помощью клейкой ленты 6,0 мм/W*3TS.

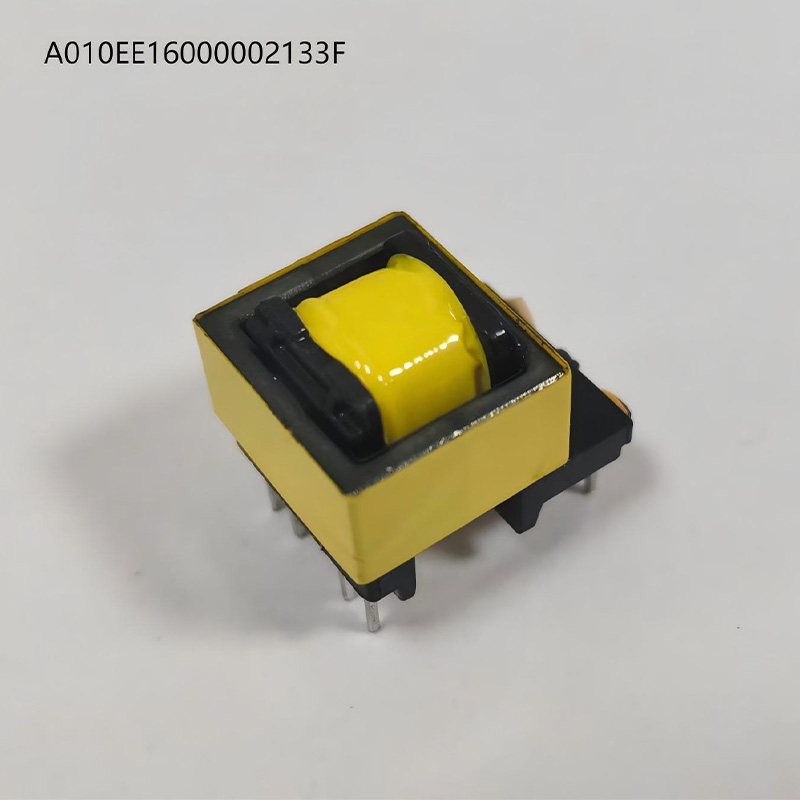

A010EE16000002133F
Метод вставки вала: станок с ЧПУ. При намотке обмоток N1, E1, N3 штырь обращен влево, когда станок вращается по часовой стрелке; при намотке N3 штырь обращен вправо, когда станок вращается по часовой стрелке. Все входы/выходы обмотки не должны соприкасаться.

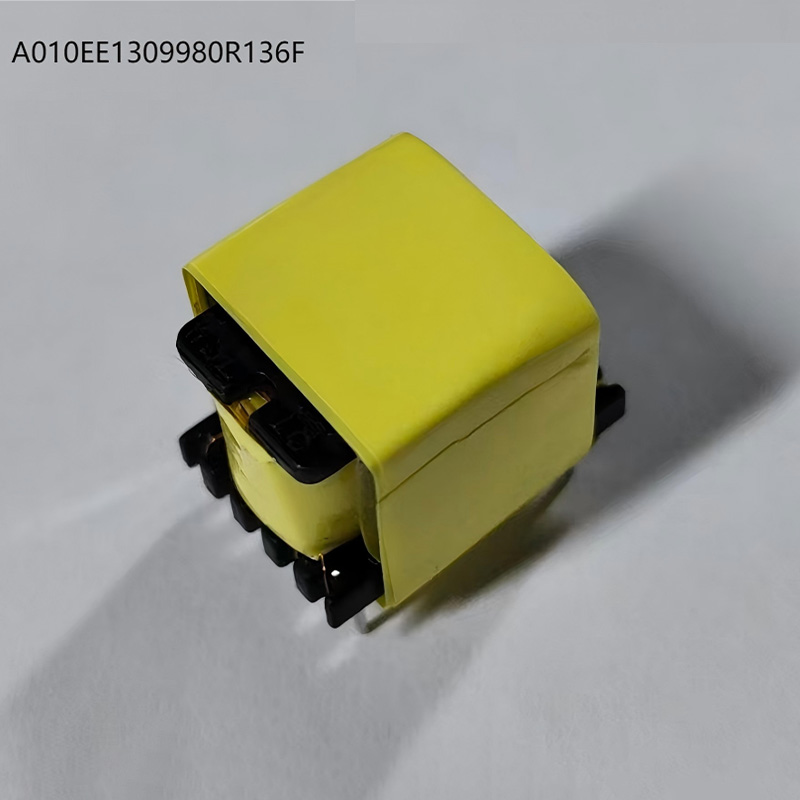

A010EE1309980R136F
PIN3 удален, PIN8 сохранен. Обмотайте контакты до минимум 0,8 мм, припаяйте до минимум 1,0 мм. После лужения всех ножек контактов припой не должен выступать за пределы выступов основания катушки.
A010EE16000007164F
Рама пустая, штырь PIN8, штырь PIN4 обрезан до 2/3 ниже точки поворота рамы. Метод намотки: станок с ЧПУ. Все намотки с верхней частью сердечника обращены к станку. Станок вращается по часовой стрелке во время намотки. Намотка должна быть ровной, без перекрещивания, перекрытия, потери слоев, повреждения изоляции, узлов или других дефектов.
A010EE13091T1R114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут клейкой лентой размером 0,025 × 8 мм (3 слоя).
