A020EE0802610R136F
Намотайте провод по часовой стрелке на шпулю, штырьки 3-4 должны быть обращены наружу.
Закрепите сердечник 1-миллиметровой 4-миллиметровой 3-слойной лентой.
Описание
маркер
Описание продукции

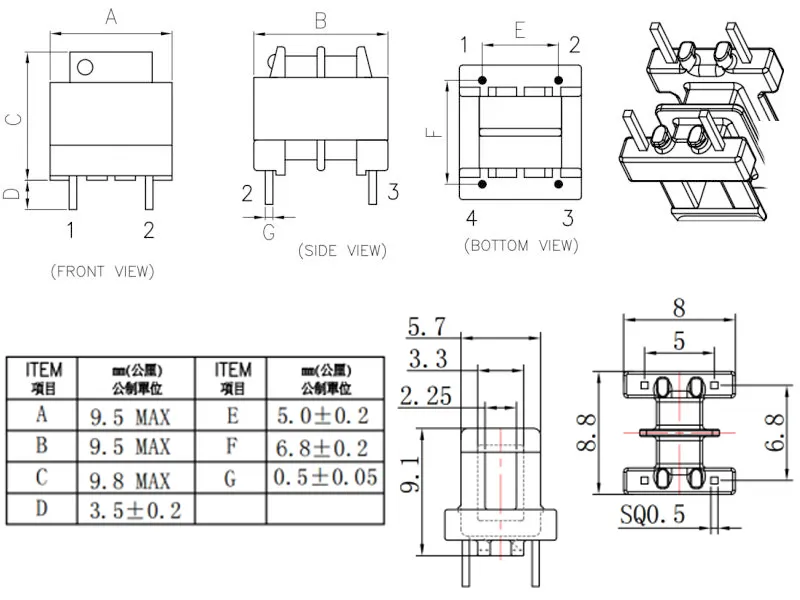

1. Чертеж внешнего вида и габаритных размеров
2.Принципиальная электрическая схема
3.Чертеж внутренней конструкции
4. Спецификация намотки
Примечания:
1. Намотайте провод по часовой стрелке на шпулю, штырьки 3-4 должны быть обращены наружу.
2. Закрепите сердечник 1-миллиметровой 4-миллиметровой 3-слойной лентой.
3. Этот продукт требует вакуумной пропитки; после пропитки сердечник и обмотка провода не должны иметь никаких ослаблений.
4. Штырьки должны быть сформированы в соответствии с точными размерами печатной платы.

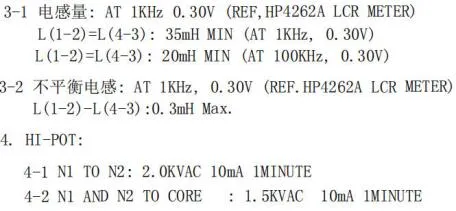

5. Электрические параметры и испытания
