Продукт требует пропитки.
При сборке двух магнитных сердечников аккуратно потрите их друг о друга 1-3 раза, чтобы достичь требуемого значения индуктивности.
Описание
маркер
Описание продукции

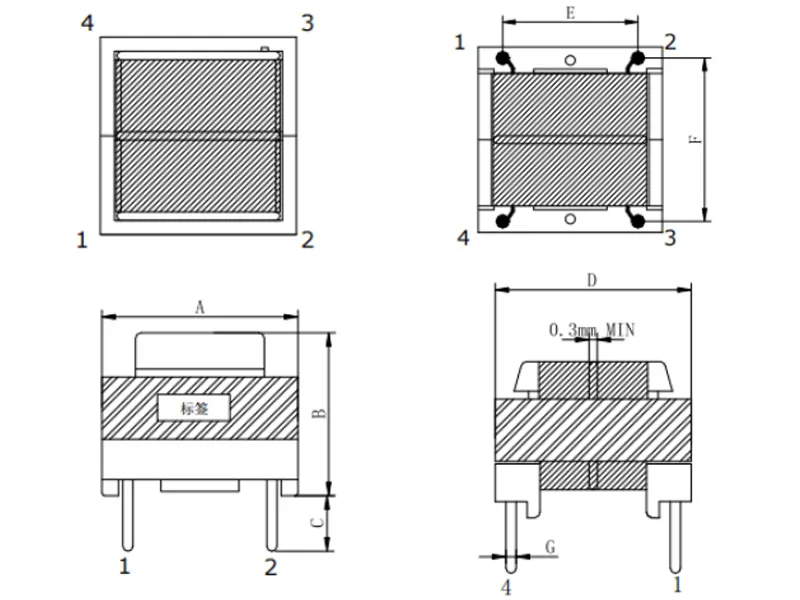

1. Чертеж внешнего вида и габаритных размеров
размеры: (мм)
2.Принципиальная электрическая схема
3.Чертеж внутренней конструкции
4. Спецификация намотки
Примечания:
1. Сердечник Фиксированная клейкая лента 3TS.
2. Продукт требует пропитки.
3. При сборке двух магнитных сердечников аккуратно потрите их друг о друга 1-3 раза, чтобы достичь требуемого значения индуктивности.

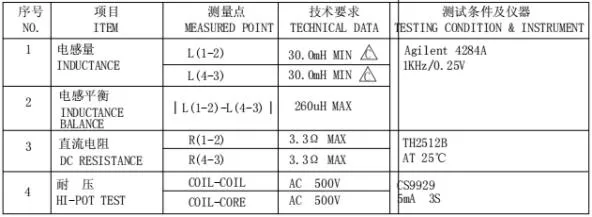

5. Электрические параметры и испытания
