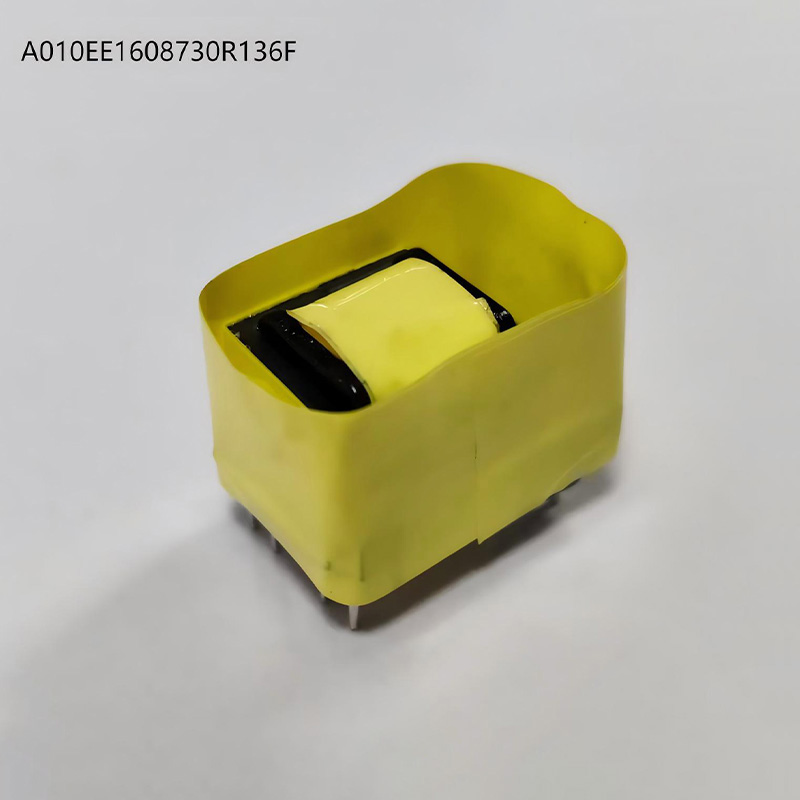

Метод вставки вала: станок с ЧПУ. При намотке обмоток N1, E1, N3 штырь обращен влево, когда станок вращается по часовой стрелке; при намотке N3 штырь обращен вправо, когда станок вращается по часовой стрелке. Все входы/выходы обмотки не должны соприкасаться.

Провода для контактов 4 и 5 имеют один и тот же слот, но не должны соприкасаться, спаиваться или замыкаться. Убедитесь, что провода из разных слоев не соприкасаются друг с другом, чтобы предотвратить искрение и обрыв проводов.

Вывод S: пропустите через прозрачную трубку от контактов 5-8, выходящей вблизи верхней части контакта  5. Вывод F: пропустите через черную трубку от контактов 5-8, выходящей вблизи верхней части контакта 8. Общая длина для обоих: 35±2 мм. Длина луженой части для обоих: 5±1 мм.

После пайки все точки пайки не должны выступать за барьер каркаса. Пайка должна быть блестящей. Не допускаются: недостаточное пропаивание (сухой шов), холодная пайка, ложная пайка, замыкание соседних выводов припоем (перемычки), окисление и другие дефекты.

Способ намотки: станок с ЧПУ. Все обмотки выполняются при ориентации выводов каркаса влево. Вращение станка – по часовой стрелке. Намотка должна быть ровной. Не допускаются перекрещивание, наложение (перекрытие) витков, спад слоев, повреждение изоляции, узлы и другие дефекты.

Шлифованный (с зазором) сердечник установить сверху. Оставленный вывод PIN1 залудить и обеспечить надежный контакт с нижней частью сердечника. Зафиксировать лентой шириной 7,8 мм, 3 витка (3TS).

Штифты 6, 7, 8, 9, 10 рамы оставлены пустыми. Все обмотки должны быть намотаны ровно, без наложения и перекрещивания. Штифт 3 готового изделия должен быть закреплен ниже точки поворота рамы, не повреждая медный провод.

Вся клейкая лента должна быть светло-желтого цвета. Заземляющий сердечник должен быть расположен  рядом с контактами 1-5 и  закреплен с помощью ленты 5,0 мм, обернутой вокруг 3TS.

Провода для PIN4 и PIN5 используют один и тот же слот, но не должны соприкасаться, спаиваться или замыкаться. Убедитесь, что провода из разных слоев не соприкасаются друг с другом, чтобы предотвратить искрение и перегорание проводов.

Откройте воздушный зазор в магнитном сердечнике, поместите воздушный зазор на верхнюю часть изделия и заполните центральную колонну магнитного сердечника мягкой резиной не менее чем на 85 % от объема. Закрепите оба магнитных сердечника снаружи с помощью клейкой ленты 5,0 мм/W*3TS.

PIN4 и PIN5 используют общий слот PIN4-5; все остальные контакты занимают по 1 слоту каждый. Примечание: PIN5 намотается напрямую, без необходимости использования опорной точки.

Один воздушный зазор в сердечнике, расположенный в верхней части изделия. Центральная стойка сердечника заполнена мягкой резиной не менее чем на 85 %.
