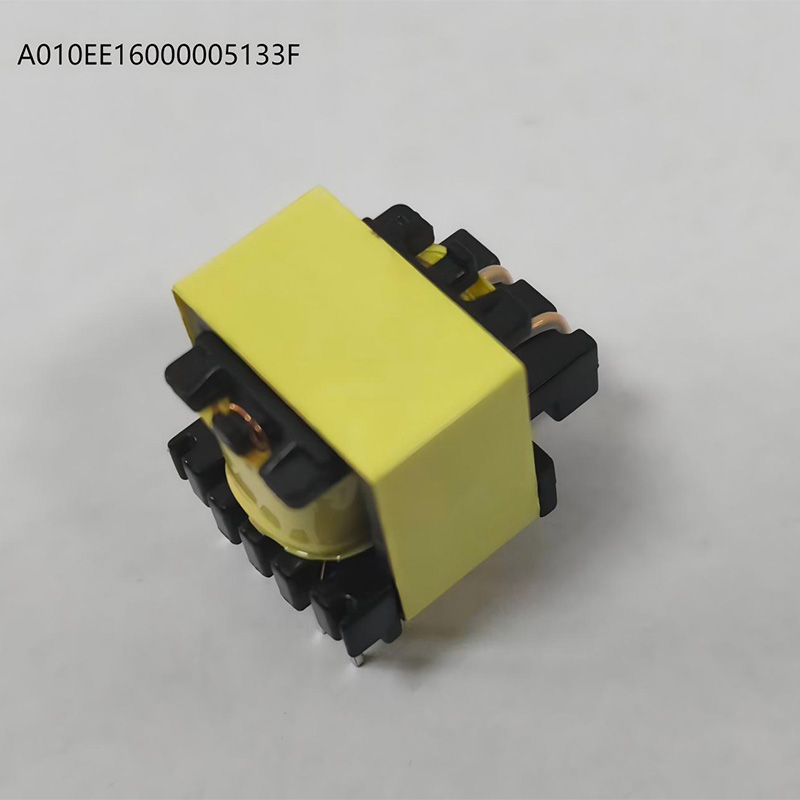

Метод намотки: станок с ЧПУ, все обмотки, PIN рамки обращен влево, станок намотает по часовой стрелке, провод PIN5 проходит через небольшой паз.

Метод вставки вала: для станков с ЧПУ при намотке обмоток N1, N2 и N4 штырь обращен влево, а станок намотает по часовой стрелке; при намотке N3 штырь обращен вправо, а станок намотает по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом при входе или выходе.

Черная рамка вокруг этикетки на рисунке выше служит только для ориентира по размерам; на производственной этикетке черная рамка не должна присутствовать.

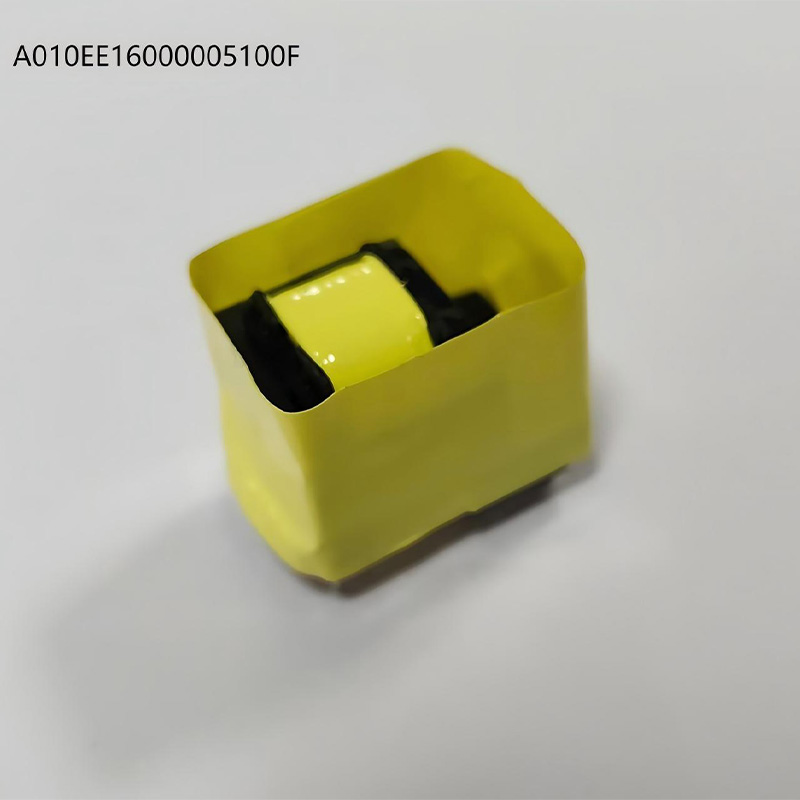

Метод намотки: станок с ЧПУ. Все обмотки с контактами рамки, обращенными вправо. Станок вращается по часовой стрелке во время намотки. Катушки должны быть плоскими, без перекрещивания, перекрытия, разъединения слоев, повреждения изоляции, узлов или других дефектов.

Метод вставки вала: станок с ЧПУ. При намотке обмоток N1 и N2 штифт должен быть обращен вправо, станок вращается по часовой стрелке; при намотке N3 штифт должен быть обращен влево, станок вращается по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом.

Провода для контактов 4 и 5 имеют один и тот же паз, но не должны соприкасаться, спаиваться или замыкаться. Убедитесь, что провода из разных слоев не соприкасаются друг с другом, чтобы предотвратить искрение и обрыв проводов.

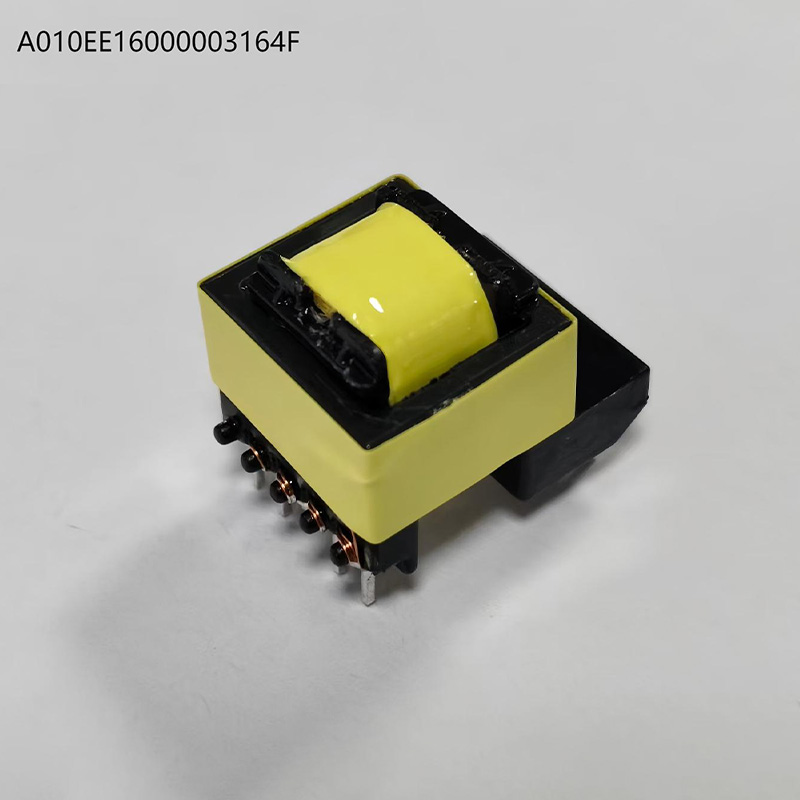

Метод вставки вала: станок с ЧПУ. При намотке обмоток N1 и N3 штифт должен быть обращен влево, а станок вращаться по часовой стрелке; при намотке E1 и N2 штифт должен быть обращен вправо, а станок вращаться по часовой стрелке. Все выводы обмотки не должны соприкасаться друг с другом при входе/выходе.

Описание продукции 1.Внешний вид и размеры/APPEARANCE & DIMENSIONS ...

После пайки все соединения не должны выступать за пределы крепежной пластины рамы. Паяные соединения должны быть блестящими, без холодных паяных соединений, неполной пайки, перемычек, окисления или подобных дефектов.

Чтобы предотвратить высоковольтные неисправности, зачистите PIN6 и PIN7 перед пайкой. Обратите внимание на время и глубину пайки. Нанесите трубку на вывод PIN3, продлив ее до основания контакта.

Метод вставки вала: станок с ЧПУ. При намотке N1 и N2, когда контакты 1-5 обращены вправо, станок вращается по часовой стрелке во время намотки. При намотке N3, когда контакты 1-5 обращены влево, станок вращается по часовой стрелке во время намотки.

Контакты 4 и 5 должны иметь общий паз, но не должны быть спаяны вместе; провода для контактов 6 и 10 должны быть загнуты вверх, чтобы образовать крючки под выступающими точками на вторичной стороне. Обмотка N3, прилегающая к контактам 1-5, должна быть изолирована 2-миллиметровой барьерной стенкой.
