Провод обмотки N2 необходимо согнуть, чтобы сформировать крючок под выступом вторичной стороны: штыри обмотки N2 должны быть оснащены втулками, концы которых должны быть на одном уровне с краем паза рамы.
Описание
маркер
Описание продукции

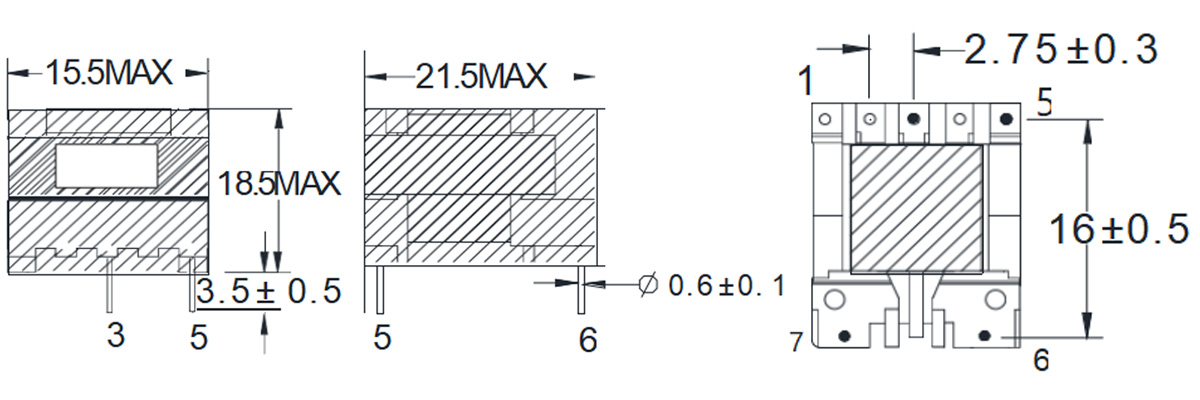

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

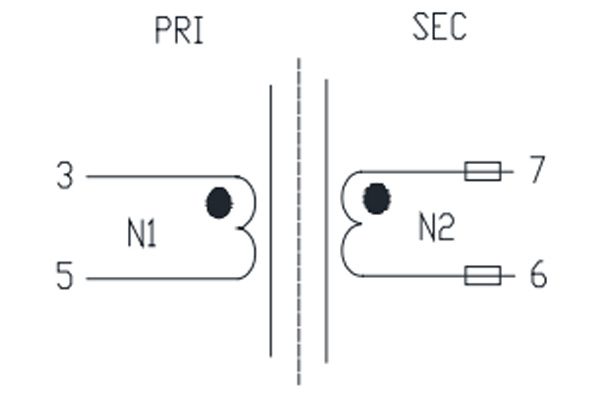

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

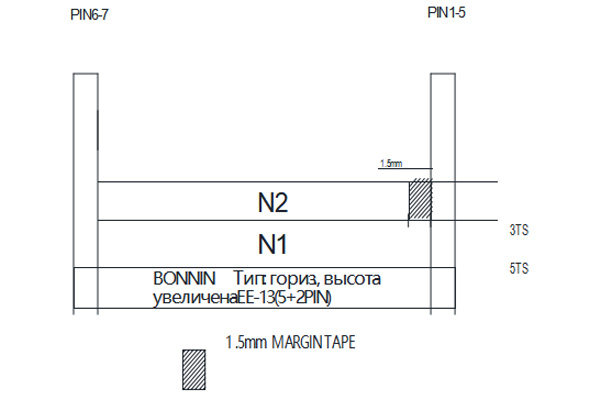

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки напечатаны на прозрачной полиэфирной пленке черным шрифтом.
2. Допуск по размерам составляет ±0,25 мм.
3. Общая толщина с клеевым слоем: 0,1 мм.
4. Размер шрифта: единообразно установлен на Heiti 6.0 (документ CorelDRAW X13).
5. Текст на этикетке должен быть четким и без разрывов.
6. Этикетка должна быть прикреплена к стороне продукта, соответствующей PIN1-5, с текстом, ориентированным вертикально вниз. Размеры и содержание должны соответствовать приведенной выше иллюстрации. 7. Черная рамка на приведенной выше иллюстрации служит исключительно для ориентировки по размерам; производственная этикетка не должна иметь черной рамки.
7. B/N EE-13(5+2) горизонтально расширенный, PIN 12 4 удален.
8. Провод обмотки N2 необходимо согнуть, чтобы сформировать крючок под выступом вторичной стороны: штыри обмотки N2 должны быть оснащены втулками, концы которых должны быть на одном уровне с краем паза рамы.
9. Первичная сторона (контакты 1-5) обмотки N2 требует 1,5-миллиметровой опорной стенки.
10. Сердечник должен быть заземлен. Поместите заземленный сердечник на вторичной стороне и закрепите его 3 витками ленты 5,5 мм.
11. Оберните 16 мм клейкой ленты 3Ts вокруг внешней стороны вдоль направления сердечника (нижняя часть вровень с точкой поворота рамы).
12. Обмотка должна быть ровной; медный провод не должен быть завязан, поврежден или перекрещен.
13. Продукт должен пройти вакуумную пропитку и сушку.
14. Изоляционная лента провода N1 должна быть светло-желтого цвета; все остальные ленты должны быть синего цвета.
15. Способ упаковки: 26 шт. в горизонтальном ряду, 12 шт. в вертикальном ряду. Каждая маленькая коробка: 312 шт. Каждая картонная коробка содержит 7 коробок. Количество в картонной коробке: 2184 шт. На верхнюю коробку в каждой картонной коробке необходимо положить лист пузырчатой пленки. 10. Требования к свинцу: блестящая поверхность без черных пятен, окисления или деформации.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 3-5） | 5.8 | ±10% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/5S/50HZ | CJ2670 |
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
