Описание продукции 1.Внешний вид и размеры/APPEARANCE & DIMENSIONS 2.Схема конструкции обмотки /CIRCUIT DIAGRAM 3.Схема внутреннего строения /CONSTRUCTION DIAGRAM 4.Спецификация обмотки/WINDING SPECIFICATION ...
Описание
маркер
Описание продукции

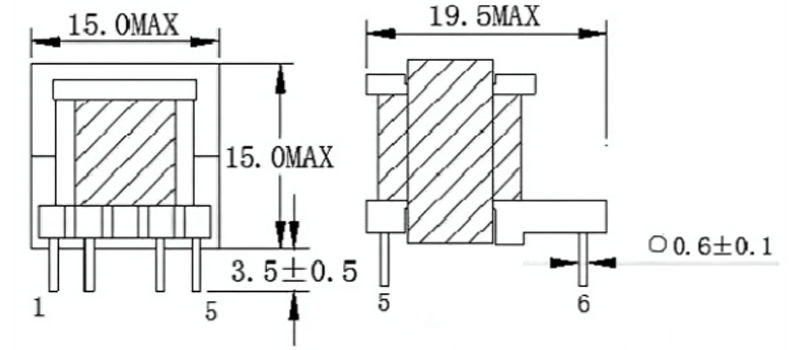

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

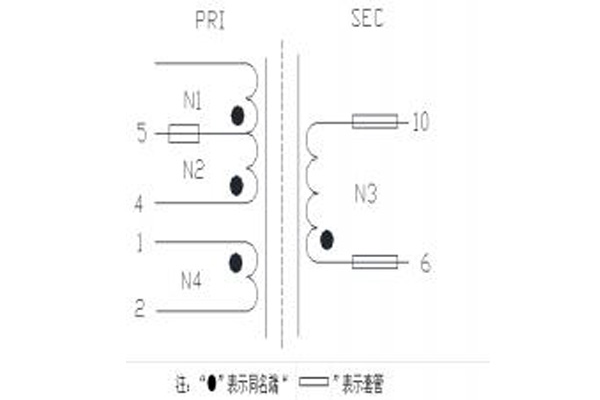

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

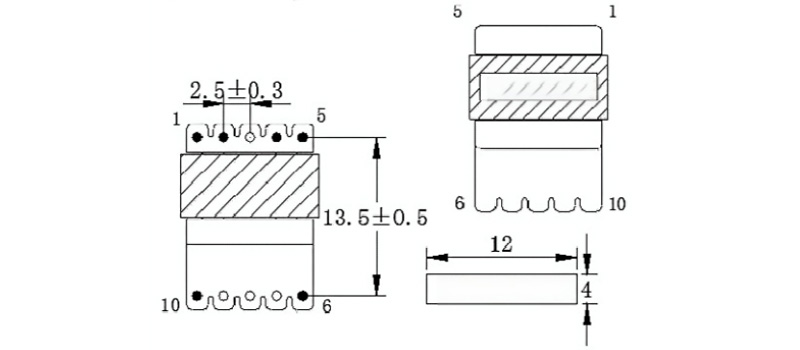

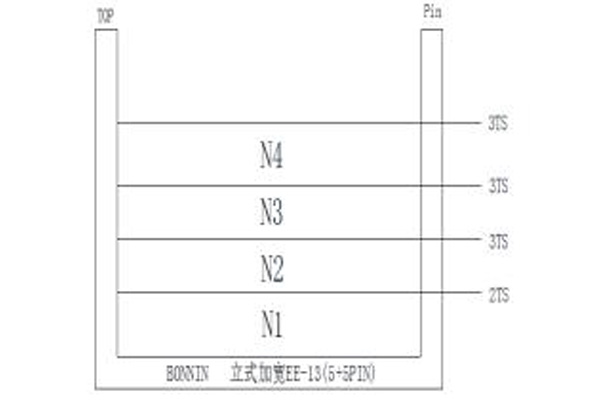

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

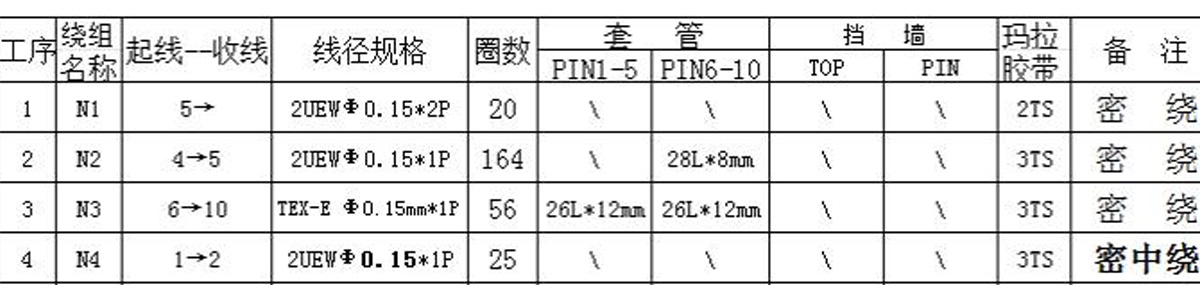

4.Спецификация обмотки/WINDING SPECIFICATION
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 5-4） | 5.5 | ±10% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC2000 | / | V | 5mA/3S/50HZ | CJ2670 |
| PRI&SEC-CORE | AC1000 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
