Этикетка должна быть прикреплена к стороне продукта, соответствующей PIN1-5, с текстом, ориентированным вниз. Размеры и содержание должны соответствовать показанным на рисунке выше.
Описание
маркер
Описание продукции

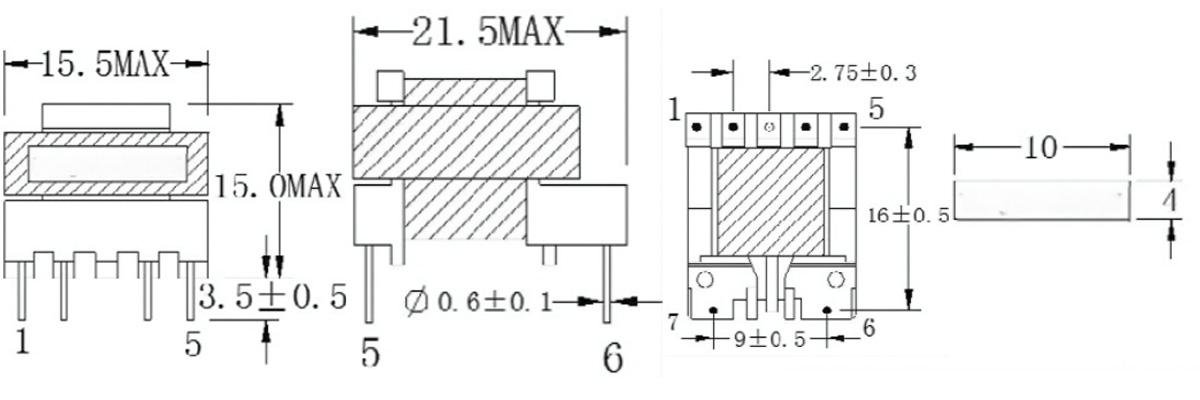

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

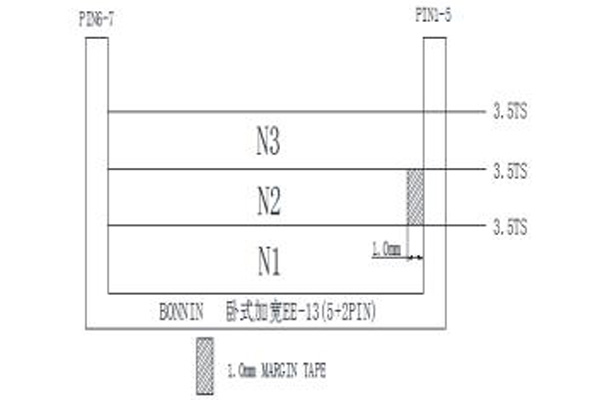

2.Схема конструкции обмотки

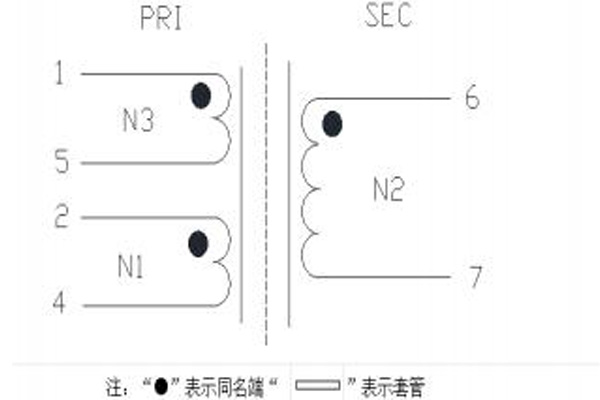

/CIRCUIT DIAGRAM
3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

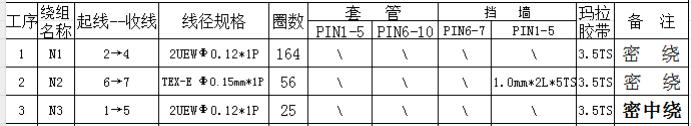

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки изготовлены из прозрачного полиэстера с черным текстом.
2. Допуск по размерам: ±0,25 мм
3. Общая толщина с клеевой основой: 0,1 мм
4. Единый размер шрифта: 8,0 (документ CorelDRAW 13)
5. Шрифт на этикетке должен быть четким и разборчивым, без разрывов.
6. Этикетка должна быть прикреплена к стороне продукта, соответствующей PIN1-5, с текстом, ориентированным вниз. Размеры и содержание должны соответствовать показанным на рисунке выше.
7. Черная рамка на этикетке на рисунке выше служит только для ориентира по размерам; производственная этикетка не должна иметь эту рамку.
8. Во время намотки вставьте первичную сторону (PIN1-5) в шпиндель намоточной машины и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
9. Обмотка N2, прилегающая к стороне PIN1-5, требует удерживающей стенки толщиной 1,0 мм.
10. B/N EE-13 (5+2) горизонтальный расширенный тип; контакт 3 удален.
11. Сердечник должен быть заземлен. Поместите заземленный сердечник в верхнюю часть и закрепите его 3 витками клейкой ленты 5,5 мм.
12. Лента катушки: 8,0 мм; лента сердечника: 5,5 мм. Обе должны быть обмотаны зеленой лентой.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-4） | 2.5 | ±10% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC2000 | / | V | 5mA/3S/50HZ | CJ2670 |
| PRI&SEC-CORE | AC1000 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
