Описание продукции

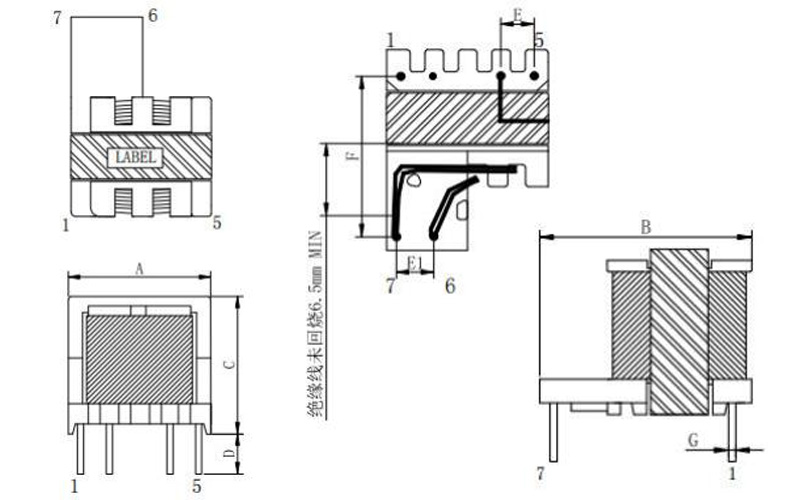

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

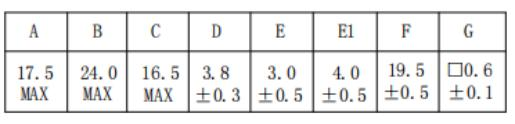

Размеры：（ mm)

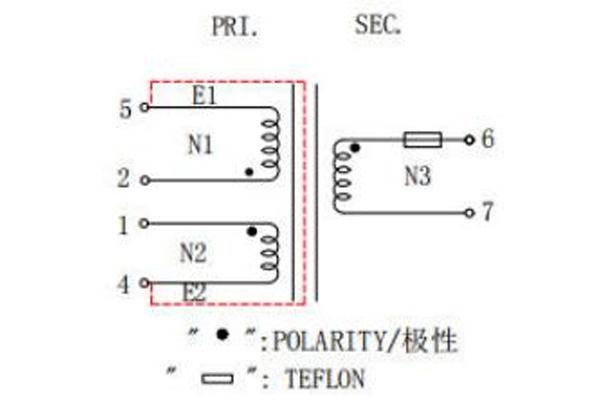

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

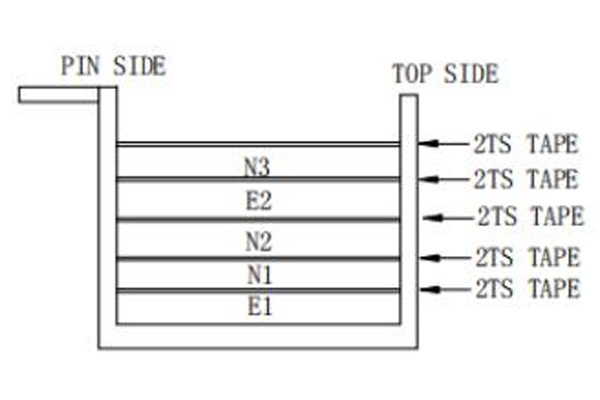

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

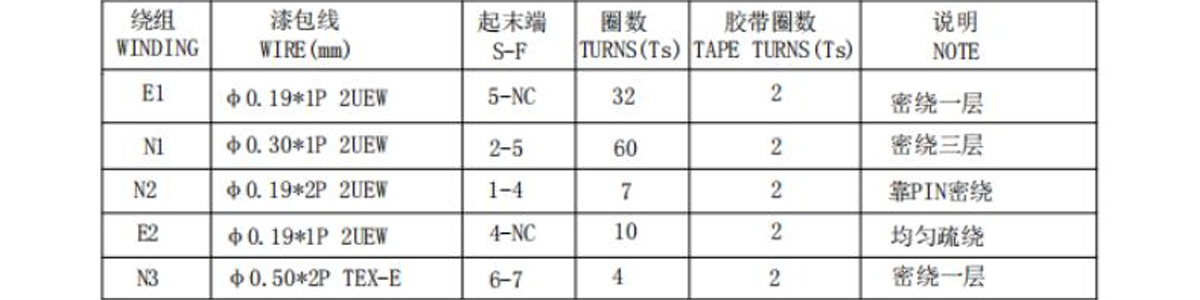

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Направление намотки: PIN обращен вправо, фаза намотки против часовой стрелки.
2. Закрепите сердечники лентой 3TS.
3. Зарезервированный вывод PIN4 должен быть полностью покрыт лугой и заземлен на магнитном сердечнике, проходящем до стороны сердечника, чтобы обеспечить надлежащий контакт.
4. Трехслойный изолированный провод необходимо зачистить перед пайкой.
5. Продукт требует пропитки без вакуумной экстракции.
6. Выводы первичной обмотки внутри трехслойной изоляции не должны пересекать внешнюю трехслойную изоляцию.

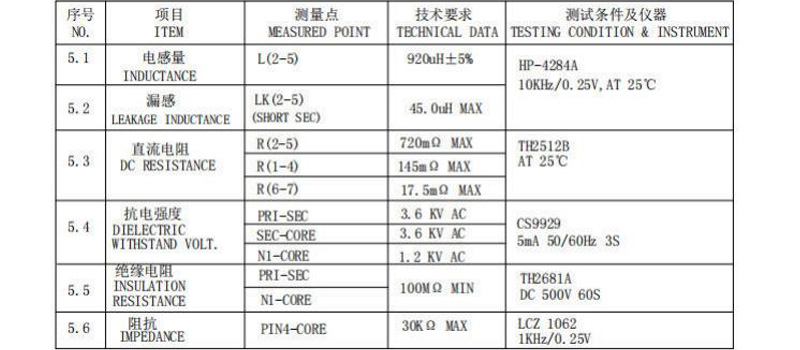

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
