Удалите контакты 3 и 9. После завершения обмотки обрежьте 2/3 контакта 7 ниже точки поворота трансформатора. 3. Сердечник требует шлифования. Поместите заземленный сердечник в верхнюю часть и закрепите его 3 витками клейкой ленты шириной 5,5 мм.
Описание
маркер
Описание продукции

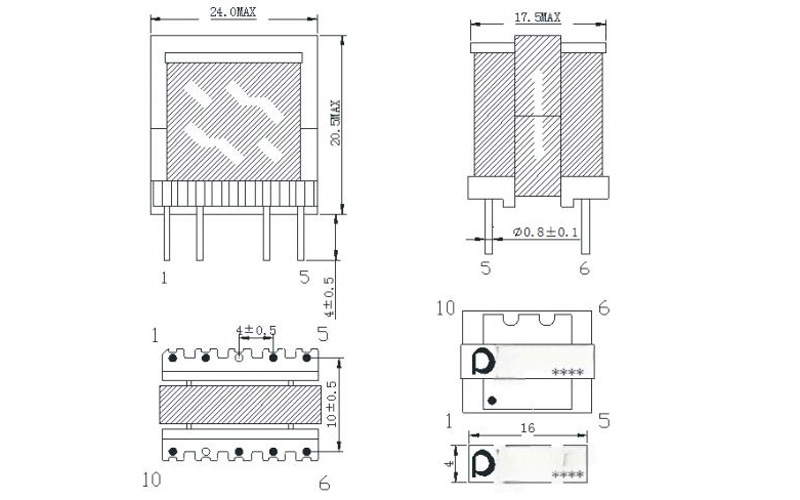

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

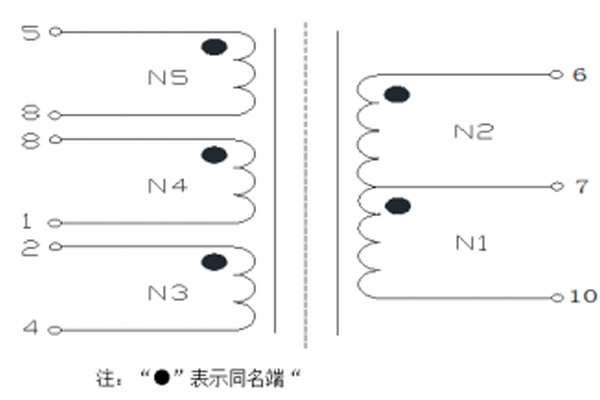

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

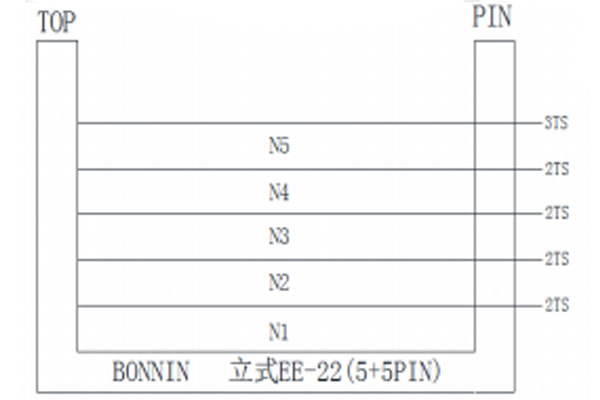

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

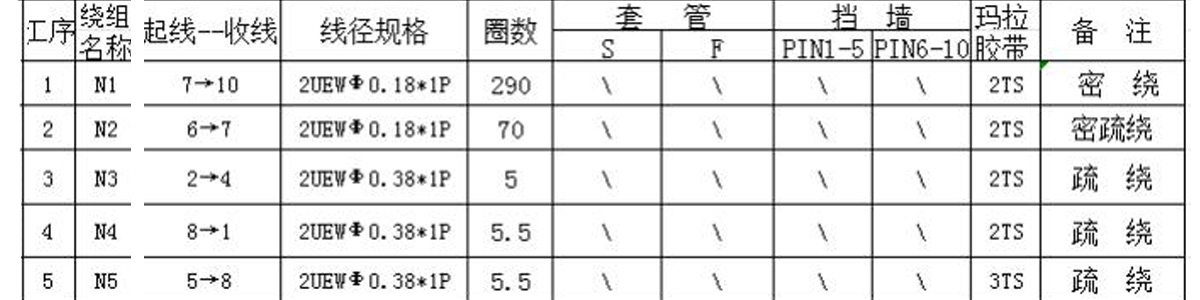

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Этикетки изготовлены из прозрачного полиэстера с черным текстом.
2. Допуск по размерам: ±0,25 мм
3. Общая толщина с клеевой основой: 0,1 мм
4. Единое использование размера шрифта 6,0 (документ COREL DRAW 13).
5. Шрифты на этикетках должны быть четкими и разборчивыми, без разрывов
6. Этикетки должны быть прикреплены к боковой стороне контактов 1-5 текстом вверх. Размеры и содержание, как показано на рисунке выше.
7. Черная рамка вокруг этикетки на рисунке выше служит исключительно для ориентира по размерам; на производственной этикетке черная рамка не должна присутствовать.
8. Во время намотки: вставьте верхнюю часть (TOP) в шпиндель намоточного станка и намотайте по часовой стрелке (шпиндель вращается по часовой стрелке).
9. Удалите контакты 3 и 9. После завершения обмотки обрежьте 2/3 контакта 7 ниже точки поворота трансформатора. 3. Сердечник требует шлифования. Поместите заземленный сердечник в верхнюю часть и закрепите его 3 витками клейкой ленты шириной 5,5 мм.
10. Обмотки N1 и N2 составляют повышающую катушку, работающую при более высоком напряжении. Эти обмотки не должны располагаться слишком близко к другим обмоткам, чтобы предотвратить искрение и перегорание провода.
11. При закручивании обмотки N5 сначала обмотайте провод вокруг PIN8 один раз (не обрезайте провод), затем потяните конец провода к PIN10 и обмотайте его еще один раз.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 6-10） | 24 | ±10% | mH | 1KHZ 0.25V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
||||||
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
||||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
