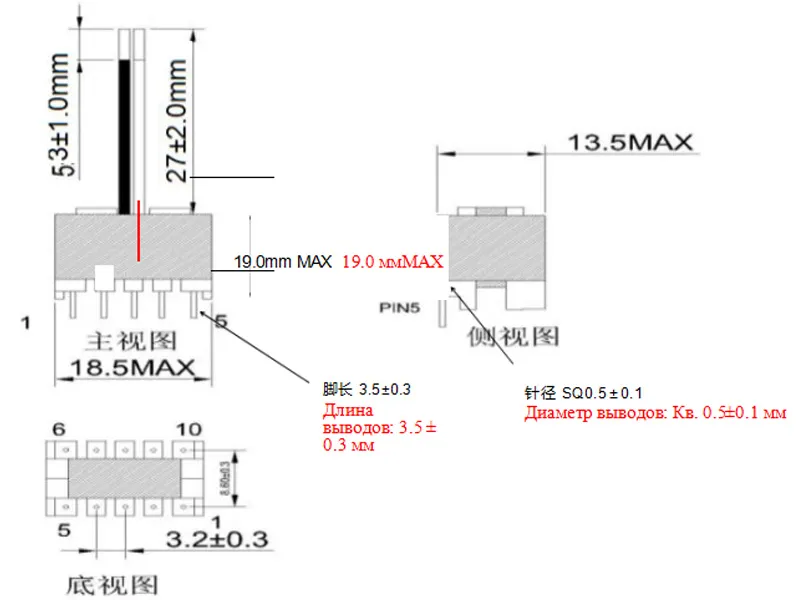

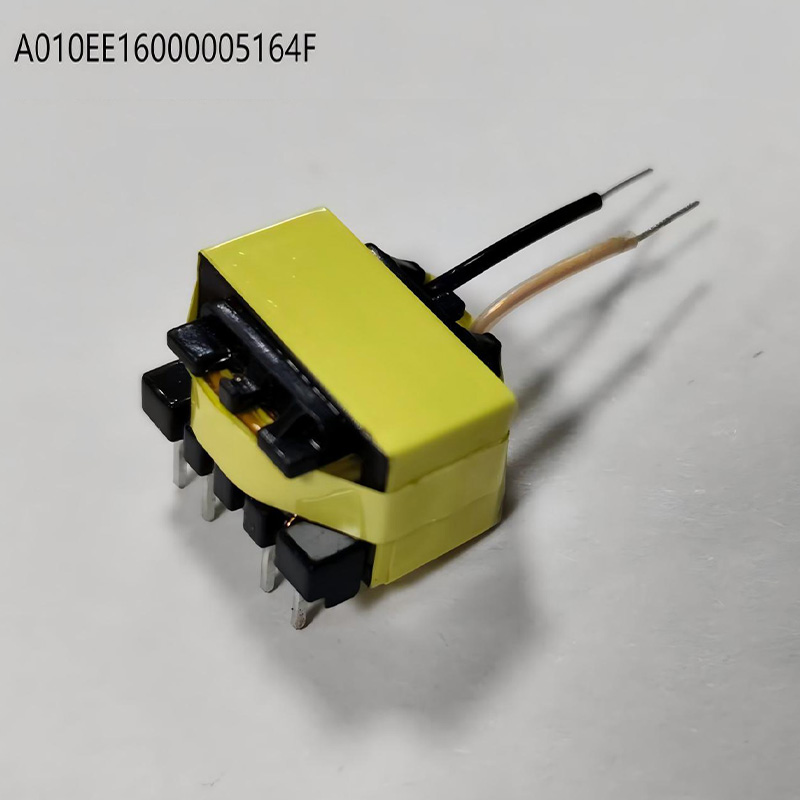

Начальный провод A обмотки N3 оснащен белой трубкой 19L*33мм, конечный провод B – черной трубкой 19L*38мм. Провода выводятся сверху со стороны контактов PIN6-10. Трубка должна заходить внутрь обмотки минимум на 3 мм. Общая длина выводов A и B (при установленном сердечнике) составляет 27.0±2 мм, включая часть под пайку 3.0±1 мм.

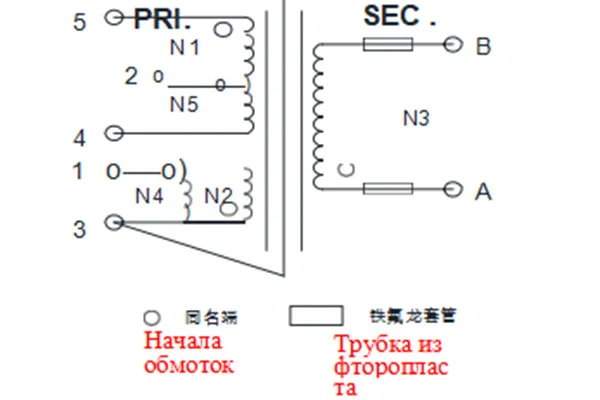

4. Спецификация обмоток
| № | Начало | Конец | Обмоточный провод (мм) | Число витков | Способ намотки | Изолента | Трубка | Примечание |
| N1 | 5 | 2 | 2UEW / Φ0.23мм *1P | 38 | Плотная | 5.6мм *2 витка | / | Выводы 1-5 слева, перекрестная. |
| N2 | 3 | NC | 2UEW / Φ0.15мм *2P | 14 | Плотная | 5.6мм *2 витка | / | Выводы 1-5 слева, без перекреста. |
| N3 | A | B | TIW-B / Φ0.70мм *1P | 5 | Плотная | 5.6мм *3 витка | 19L*33мм / 19L*38мм | Выводы 1-5 слева, без перекреста. |
| N4 | 1 | 3 | 2UEW / Φ0.15мм *2P | 13 | Плотная | 5.6мм *2 витка | / | Выводы 1-5 слева, без перекреста. |
| N5 | 2 | 4 | 2UEW / Φ0.23мм *1P | 17 | Плотная | 5.6мм *2 витка | / | Выводы 1-5 слева, без перекреста. |
Примечания:
1.Контакты каркаса PIN6, 7, 8, 9, 10 - пустые. Контакт PIN2 обрезан на 2/3 ниже точки опоры каркаса.
2.Способ намотки: Станок с ЧПУ. Для всех обмоток выводы каркаса PIN1-5 расположены слева, станок вращается по часовой стрелке.
3.Неподключенный (NC) вывод конца обмотки N2 упакован внутри обмотки.
4.Начальный провод A обмотки N3 оснащен белой трубкой 19L*33мм, конечный провод B - черной трубкой 19L*38мм. Провода выводятся сверху со стороны контактов PIN6-10. Трубка должна заходить внутрь обмотки минимум на 3 мм. Общая длина выводов A и B (при установленном сердечнике) составляет 27.0±2 мм, включая часть под пайку 3.0±1 мм.
5.Вся изолента светло-желтого цвета.
6.Сердечник с воздушным зазором. При склеивании сердечник устанавливается со стороны контактов PIN1-5. Контакт PIN3 должен обеспечивать достаточный контакт зазора с лицевой стороной сердечника, после чего фиксируется изолентой 10.0мм на 3 витка.
7.Изделие подлежит вакуумной пропитке.
8. Изделие производится по бессвинцовой технологии, соответствующей требованиям RoHS.
5. Электрические характеристики
| № | Параметр | Точка измерения | Технические требования | Допуск | Ед. изм. | Условия испытаний | Прибор |
| 1 | Индуктивность L(5-4) | Выводы 5-4 | 0.77 | ±8% | мГн | 10 кГц, 0.3 В, последовательное измерение при 25°C | CH1062 |
| 2 | Индуктивность рассеяния Lk(5-4) | Выводы 5-4, остальные закорочены | 20 | макс. | мкГн | 10 кГц, 0.3 В, последовательное измерение при 25°C | CH1062 |
| 3 | Сопротивление по постоянному току | - | Уточняется | макс. | кОм | При 25°C | TH2512 |
| 4 | Проверка электрической прочности (Hi-Pot) | PRI-SEC | AC3700 | - | В | 5 мА / 5 с / 60 Гц | CJ2670 |
| PIN1-PIN5 | AC1500 | - | В | 5 мА / 5 с / 60 Гц | |||
| 5 | Сопротивление изоляции | PRI-SEC | 100 | мин. | МОм | DC500 В | CJ2672 |
