Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов).
Описание
маркер
Описание продукции

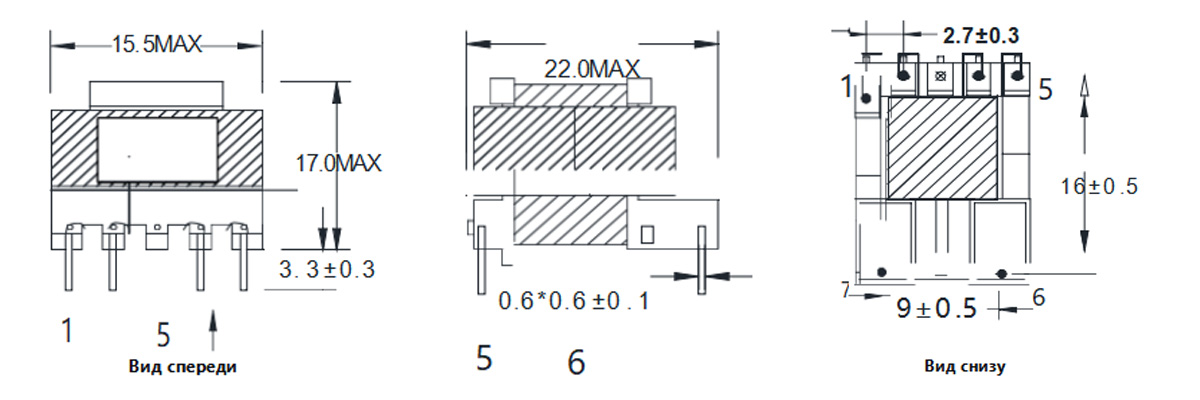

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

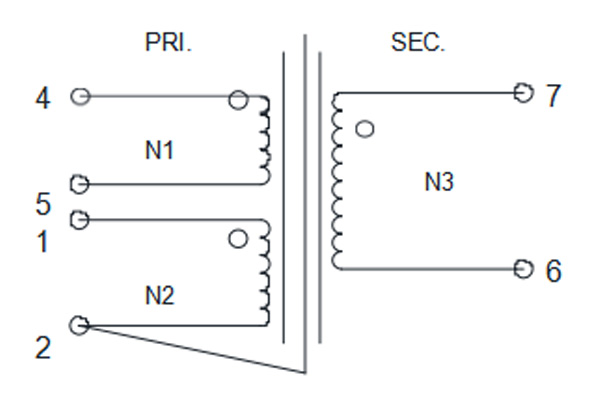

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

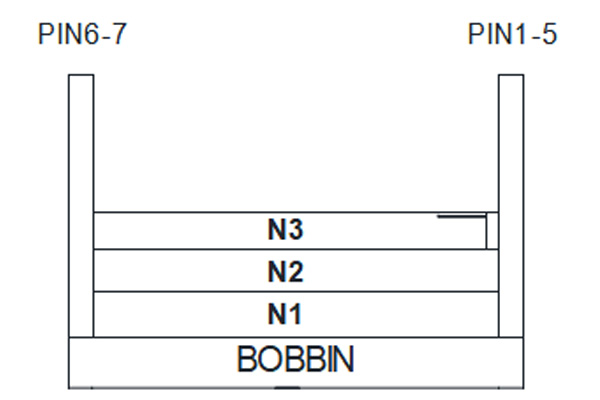

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||||
| TOP | PIN | Начало | Конец | ||||||||||
| N1 | 4-5 | 2UEW Φ0.17mm*1P | 125 | TS | 2 | TS* | 8.3mm | / | / | Плотно | 3/4 | 4/5 | |
| N2 | 1-2 | 2UEW Φ0.17mm*1P | 20 | TS | 2 | TS* | 8.3mm | / | / | 1 слой, внавал | 1/2 | 2/3 | |
| N3 | 7-6 | TEX-E Φ0.50mm*1P | 10 | TS | 3 | TS* | 8.3mm | / | / | Плотно | 6/7 | 6/7 | |
Примечания:
1. Рама с 3 пустыми штифтами. Намотайте по часовой стрелке, штифтами 1-5 наружу (намоточный механизм вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг штифтов);
2. Сердечник требует шлифовки. Сердечник с воздушным зазором установлен рядом с штифтами 1-5, закреплен 3 витками клейкой ленты 0,025 мм x 7,8 мм.
3. Зарезервируйте медный провод для PIN2; убедитесь в полном контакте с магнитным сердечником после пайки.
4. Перед намоткой N3 прикрепите ленту размером 15,0 × 12,0 мм с обратным сгибом рядом с контактами 1-5, чтобы изолировать первичную и вторичную обмотки.
5. Продукт требует вакуумной пропитки.
6. Прикрепите этикетку к контактам 1-5, выровняв надпись по контакту 1 (спецификация этикетки: прозрачный фон с черной надписью).
7. Во время намотки расположите контакты 6 и 7 лицом к машине и намотайте по часовой стрелке.
8. Первичные и вторичные медные провода не должны соприкасаться со вторичным трехслойным изолированным проводом:
9. Обмотка должна быть ровной; медный провод не должен быть завязан узлами, поврежден и т. д.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 4-5） | 3.0 | ±5% | mH | 1KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (4-5)Остальные закоротить | 120 | MAX | uH | 10KHZ 0.3V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC3750 | / | V | 5mA/3SEC/50HZ |
CJ2670 |
| PIN1-PIN2 | AC1500 | / | V | 5mA/60SEC/50HZ | |||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
