A010EE1310230R136F
PIN3 удален, PIN8 сохранен. Оберните контакты на минимальную длину 0,8 мм, припаяйте на минимальную длину 1,0 мм. После лужения всех обернутых контактов паяные соединения не должны выступать за пределы выступов основания катушки.
Описание
маркер
Описание продукции

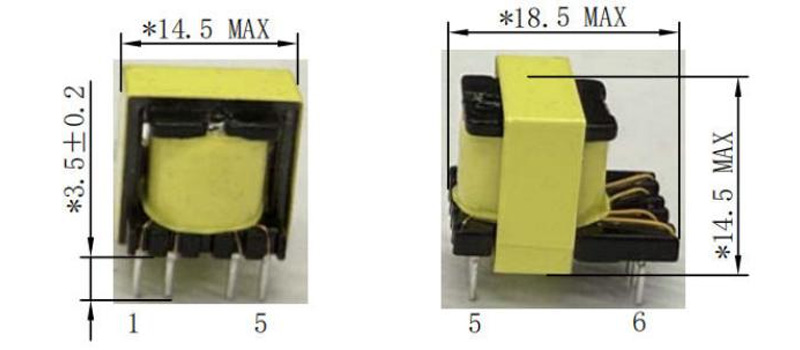

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

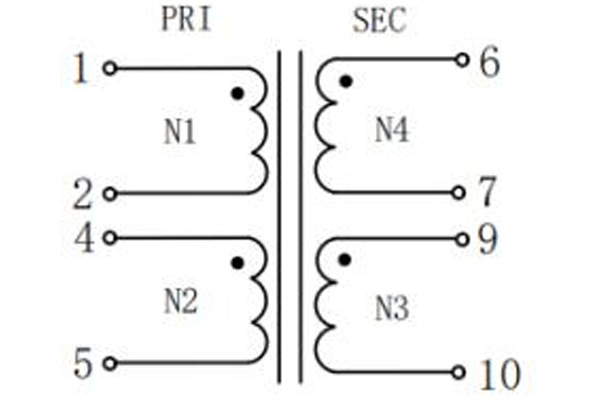

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

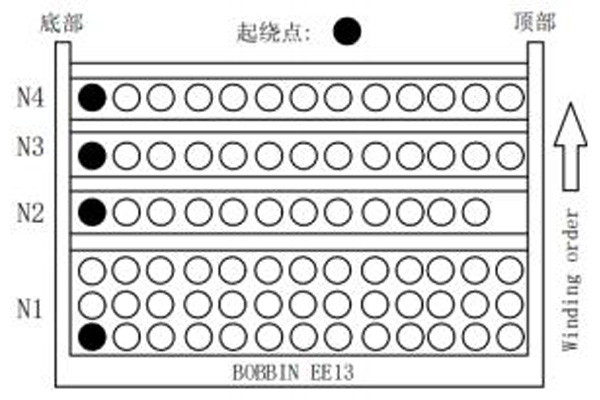

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM

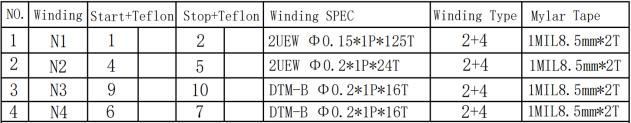

4.Спецификация обмотки/WINDING SPECIFICATION
Примечания:
1. Автоматизированный процесс намотки, 1 вывод на каждый слот, выводы первичной обмотки требуют резервного буферного провода.
2. PIN3 удален, PIN8 сохранен. Оберните контакты на минимальную длину 0,8 мм, припаяйте на минимальную длину 1,0 мм. После лужения всех обернутых контактов паяные соединения не должны выступать за пределы выступов основания катушки.
3. Внешняя обмоточная лента CORE: 1 мил (6,0 мм) × 3 слоя.
4. Этот продукт требует вакуумной пропитки. После пропитки сердечник и катушка не должны иметь никаких дефектов ослабления.
5. Ножки контактов должны быть сформированы в соответствии с точными размерами печатной платы.

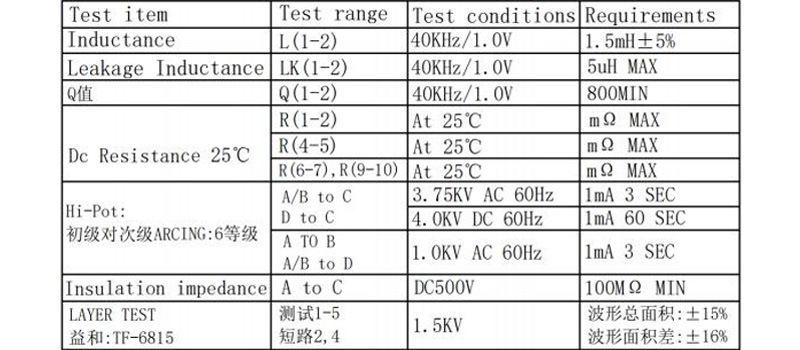

5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
