Все провода обмотки должны быть согнуты, чтобы образовать крючок под выступающей точкой на стороне рамы. Провод для PIN1 входит в пазы 1-2, провод для PIN2 входит в пазы 2-3, провод для PIN3 входит в пазы 2-3, провод для PIN4 входит в пазы 3-4, а провод для PIN5 входит в пазы 4-5.Контакты 2 и 3 имеют общий паз для выхода провода, но не должны быть спаяны вместе или закорочены.
Описание
маркер
Описание продукции

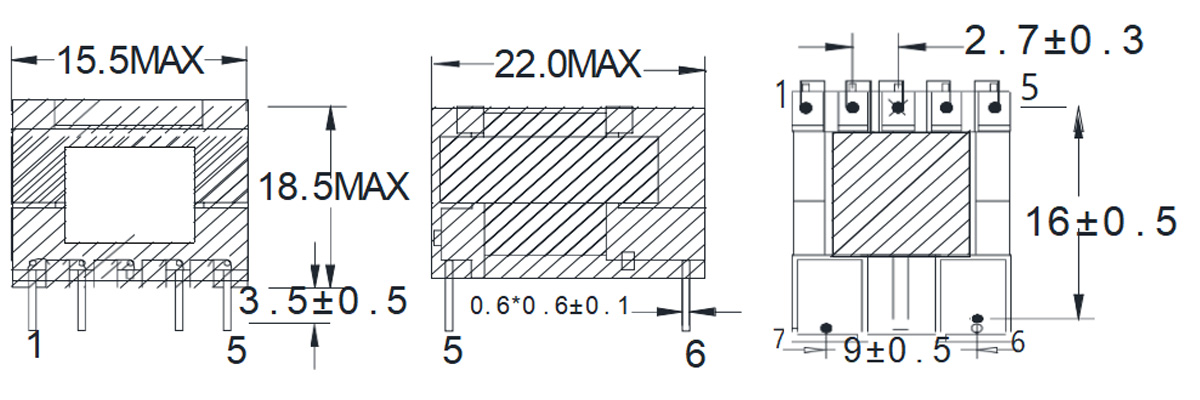

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

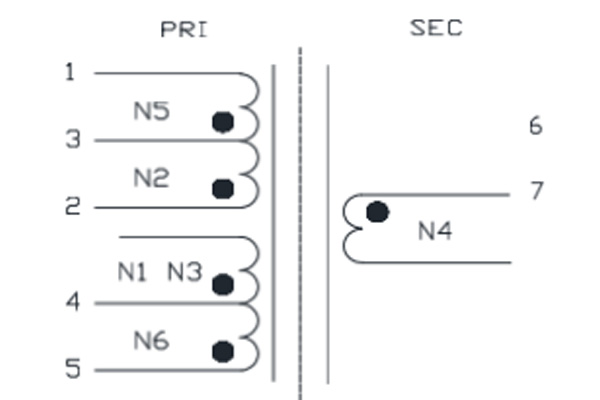

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

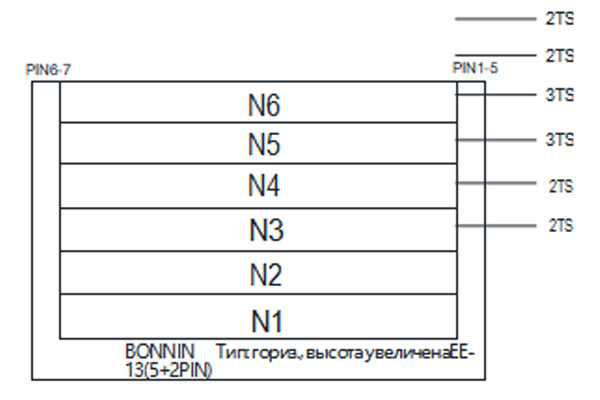

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Наименование обмотки | Начало – Конец | Диаметр провода | Число витков | Укладка в паз | ACT | Майларовая лента | Примечание | |||
| Начало | Конец | PIN1-5 | PIN6-7 | ||||||||
| 1 | N1 | 4→ | 2UEWΦ0.13*1P | 50 | \ | \ | \ | \ | 2TS | Плотно | |
| 2 | N2 | 2 →3 | 2UEWΦ0.16*1P | 84 | \ | \ | \ | \ | 2TS | Плотно | |
| 3 | N3 | 4→ | 2UEWΦ0.16*1P | 30 | \ | \ | \ | \ | 3TS | Редко | |
| 4 | N4 | 6 →7 | TEX-E Φ0.40mm*1P | 12 | \ | \ | \ | \ | 3TS | Плотно | |
| 5 | N5 | 3 → 1 | 2UEWΦ0.16*1P | 36 | \ | \ | \ | \ | 2TS | Плотно | |
| 6 | N6 | 5 →4 | 2UEWΦ0.16*1P | 20 | \ | \ | \ | \ | 2TS | По центру, плотно | |
Примечание:
1. При намотке вставьте первичную сторону (PIN1–PIN5) на шпиндель намоточного станка и намотайте по часовой стрелке (при вращении шпинделя по часовой стрелке).
2. B/NEE-13 (5+2) горизонтальный приподнятый тип: после пайки PIN3 обрежьте две трети лишнего провода.
3. Все провода обмотки должны быть согнуты, чтобы образовать крючок под выступающей точкой на стороне рамы. Провод для PIN1 входит в пазы 1-2, провод для PIN2 входит в пазы 2-3, провод для PIN3 входит в пазы 2-3, провод для PIN4 входит в пазы 3-4, а провод для PIN5 входит в пазы 4-5.Контакты 2 и 3 имеют общий паз для выхода провода, но не должны быть спаяны вместе или закорочены.
4. Магнитный сердечник требует шлифования. Поместите заземленный магнитный сердечник на вторичной стороне и закрепите его 8,0-миллиметровой клейкой лентой, обернув ее вокруг сердечника 3 раза.
5. Оберните 14 мм клейкой ленты 3Ts вокруг внешней стороны готового изделия вдоль направления магнитного сердечника (нижняя часть вровень с точкой поворота рамы).
6. Обмотка должна быть ровной; медная проволока не должна быть завязана, повреждена или перекрещена.
7. Продукт должен пройти вакуумную пропитку и сушку.
8. Требования к проволоке: блестящая поверхность без черных пятен, окисления, изгибов или деформаций.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-1） | 1.8 | ±5% | mH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-1)Остальные закоротить | 50 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/6S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
связаться с нами
Сопутствующие популярные продукты
A010EE13330D60114F
Пустота в раме у контакта 1. Намотайте контакты 1-5 по часовой стрелке к центру (намоточная машина вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).
A010EE1604623B111F
PIN6 должен быть оснащен термоусадочной трубкой длиной 24L*42 мм, проходящей до стороны PIN1-5. PIN7 должен быть оснащен термоусадочной трубкой длиной 24L*20 мм для изоляции первичной входной/выходной обмотки от вторичной обмотки.
A010EE1604515B111F
PIN2 удален. Направление намотки: вставьте штифт в шпиндель намоточного станка и намотайте по часовой стрелке (при вращении намоточного станка по часовой стрелке).
A010EE1306V500142F
Рамка с 3 пустыми контактами. Намотайте по часовой стрелке, контакты 1-5 должны быть обращены наружу (намоточный станок вращается по часовой стрелке; все обмотки образуют форму буквы «S» вокруг контактов).
A010EE16000001164F
После пайки все точки пайки не должны выступать за барьер каркаса. Пайка должна быть блестящей. Не допускаются: недостаточное пропаивание (сухой шов), холодная пайка, ложная пайка, замыкание соседних выводов припоем (перемычки), окисление и другие дефекты.
A010EE1302608B111F
PIN2 должен быть заземлен на магнитном сердечнике с помощью провода, вытянутого снизу (провод 0,15*2P, провод должен быть полностью луженым).
A010EE13091T1H114F
Перед намоткой N3 прикрепите кусок ленты шириной 15 мм и длиной 12 мм, сложенной обратной стороной, рядом с контактами 1-5, чтобы изолировать первичную и вторичную обмотки.
A010EE16EE2164100F
Удалите контакты 3 и 9. После завершения обмотки обрежьте 2/3 контакта 7 ниже точки поворота трансформатора. 3. Сердечник требует шлифования. Поместите заземленный сердечник в верхнюю часть и закрепите его 3 витками клейкой ленты шириной 5,5 мм.
A010EE13091T1E114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут клейкой лентой размером 0,025 × 8 мм (3 слоя).
A01ATQ2707454B111F
Направление намотки: Контакты PIN3 и PIN4 — без перекрещивания (контакты каркаса направлены влево). На выводы надеваются изоляционные трубки, которые должны заходить внутрь обмотки минимум на 3,0 мм.
A010EE1302609B111F
Обмотки должны быть уложены ровно, без перекрещивания и перекрытия. PIN2 должен быть заземлен на магнитном сердечнике и проложен снизу (провод 0,15*2P, провод должен быть полностью луженым).
A01ATQ2307949B111F
Сердечник имеет один воздушный зазор. Зазор располагается на стороне изделия с выводами PIN1-4. Центральный керн сердечника заполняется мягким клеем, степень заполнения – минимум 85%. Сердечник обматывается фиксирующей лентой шириной 8.0 мм на 2 витка.
A01ATQ27000008149F
Отвод X выводится через верхний паз каркаса со стороны выводов PIN1-5. После пайки на отвод надевается трубка, и он отгибается внутрь обмотки, чтобы предотвратить прокол изоленты. Для фиксации совместно с проводом Y- используется общая изолента.
A010EE16050R60114F
Все провода обмотки должны быть согнуты, чтобы образовать крючок под выступающими точками на стороне рамы. Все входящие и исходящие провода должны быть проложены в пазы, строго следуя методу прокладки пазов, указанному в пункте 5 выше.
A010EE13091T1F114F
Магнитный сердечник требует шлифовки. Сердечник с воздушным зазором устанавливается рядом с контактами 6-7, при этом сердечник обернут клейкой лентой размером 0,025 × 8 мм (3 слоя).
A010EE13000076160F
Метод намотки: станок с ЧПУ. Для сердечника намотки N1-E2 штырь обращен влево; станок вращается по часовой стрелке во время намотки. Для сердечника намотки N4 штырь обращен вправо; станок вращается по часовой стрелке во время намотки.
