A010EE13330Q90114F
Отшлифуйте магнитный сердечник. Расположите сердечник воздушного зазора рядом с контактами 6-7. Оберните сердечник снаружи клейкой лентой 0,025*7,8 мм, 3 слоя.
Описание
маркер
Описание продукции

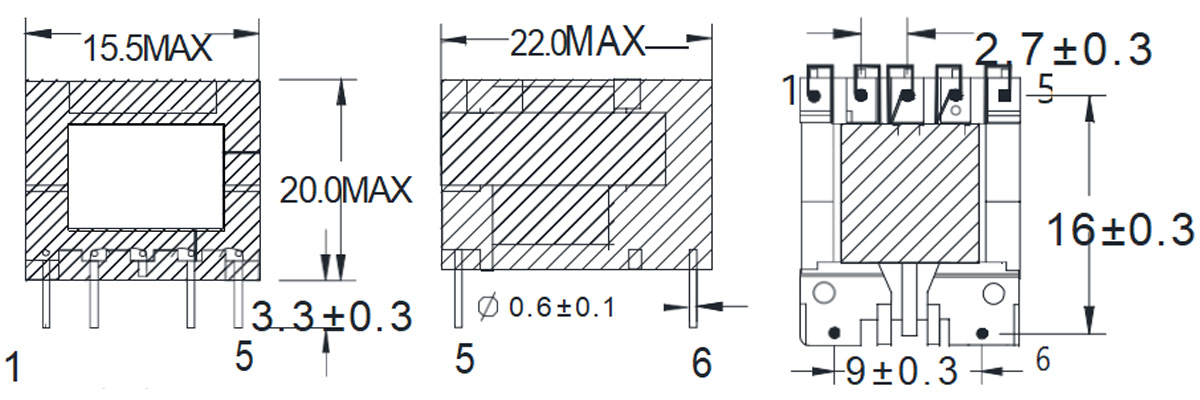

1.Внешний вид и размеры/APPEARANCE & DIMENSIONS

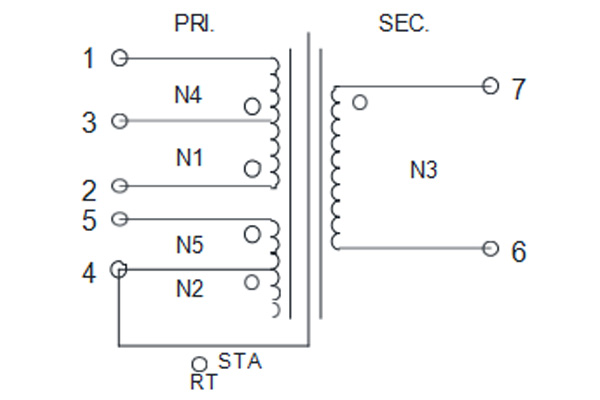

2.Схема конструкции обмотки
/CIRCUIT DIAGRAM

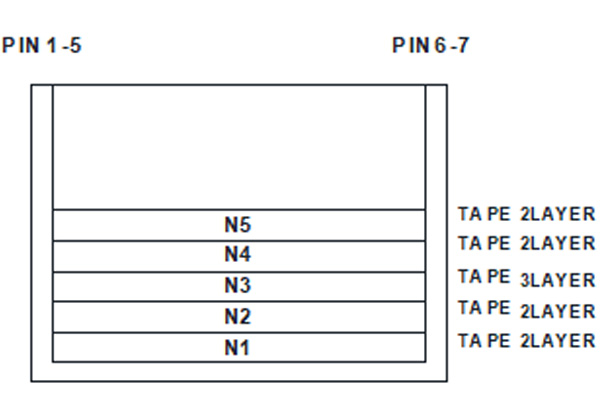

3.Схема внутреннего строения
/CONSTRUCTION DIAGRAM
4.Спецификация обмотки/WINDING SPECIFICATION
| Обмотка | Начало – Конец | Диаметр × число жил | Число витков | Количество слоев ленты | Барьерная лента | Способ намотки | Укладка в паз | ||||||
| TOP | PIN | Начало | Конец | ||||||||||
| N1 | 2--3 | 2UEW Φ0.18mm*1P | 75 TS | 2 | TS* | 8.3mm | / | / | Плотно | 2/3 | 2/3 | ||
| N2 | 4--NC | 2UEW Φ0.18mm*2P | 16 TS | 2 | TS* | 8.3mm | / | / | По центру, плотно | 3/4 | |||
| N3 | 7--6 | TIW-B Φ0.30mm*2P | 15 TS | 3 | TS* | 8.5mm | / | / | Плотно | ||||
| N4 | 3--1 | 2UEW Φ0.18mm*1P | 70 TS | 2 | TS* | 8.5mm | / | / | Плотно | 2/3 | 1/2 | ||
| N5 | 5--4 | 2UEW Φ0.18mm*2P | 13 TS | 2 | TS* | 8.5mm | / | / | По центру, плотно | 4/5 | 3/4 | ||
Примечания:
1. Обрежьте 2/3 готового PIN3 ниже точки поворота рамы. Намотайте с штифтами 1-5, обращенными внутрь, вращая по часовой стрелке вместе с машиной;
2. Отшлифуйте магнитный сердечник. Расположите сердечник воздушного зазора рядом с контактами 6-7. Оберните сердечник снаружи клейкой лентой 0,025*7,8 мм, 3 слоя.
3. Зарезервируйте медную проволоку для PIN4; убедитесь, что после пайки обеспечен полный контакт с магнитным сердечником.
4. Оберните готовое изделие вдоль направления магнитного сердечника, покрыв плоскую ось поворота рамы двумя слоями клейкой ленты размером 0,025 × 16,0 мм.
5. Изделие требует вакуумной пропитки.
6. Нанесите этикетки на контакты 1-5, выровняв верхнюю часть этикетки по контакту 1 (материал этикетки: прозрачный фон с черным текстом или струйная печать).
7. Во время намотки ориентируйте контакты 1-5 в сторону машины и намотайте по часовой стрелке. Начальный провод для намотки N4 и конечный провод для намотки N5 не должны проходить через точку поворота.
8. Намотка должна быть ровной; медная проволока не должна быть завязана узлами, повреждена и т. д.
5.Электрические характеристики/ELECTRICAL CHARACTERISTIC
| №
No. |
Пункт
ITEM |
Точка испытания
MEASURED POINT |
Технические
TECHNICAL DATA |
Допуск
TOLERANCE |
Единица
UNIT |
Условия испытаний
TESTING CONDITION |
Испытательный прибор
TESTING |
| 1 | Индуктивность INDUCTANCE | L（ 2-1） | 1.8 | ±5% | mH | 20KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 2 | Индуктивность утечки
Leakage inductance |
LK (2-1)Остальные закоротить | 100 | MAX | uH | 50KHZ 1V
последовательное испытание AT 25℃ |
CH1062 |
| 3 | Сопротивление
DC Resistance |
||||||
|
4 |
Испытание на напряжение
HI-POT |
PRI-SEC | AC4200 | / | V | 10mA/6S/50HZ | CJ2670 |
| N1-N2 | AC1500 | / | V | ||||
| 5 | Сопротивление изоляции
INSULATION RESISTANCE |
PRI-SEC | 100 | MIN | MΩ | DC500V | CJ2672 |
